Control Plane - это протоколы и трафик служебного характера. Такой трафик входит и выходит непосредственно с самим сетевым устройством, и необходим для работы самой сети. Как уже было сказано, пример такого трафика является служебный трафик Routing Protocol.

Все пакеты Control Plane Traffic обрабатываются процессором CPU сетевого устройства, и для избежания его перегрузки такой трафик можно минимизировать.

Типы Control Plane Traffic

• Receive adjacency traffic - This traffic contains an entry in the Cisco Express
  Forwarding (CEF) table whereby the next router hop is the device itself, which is indicated

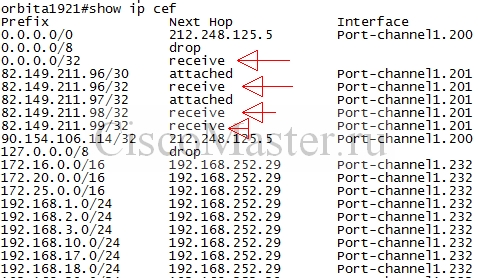

  by the term receive in the show ip cef command-line interface (CLI) output. This
  indication is the case for any IP address that requires direct handling by the Cisco IOS
  device CPU, which includes interface IP addresses, multicast address space, and broadcast
  address space.

• Data plane traffic requiring special processing by the CPU - это трафик, проходящий мимо, но всё же требующий обработки локальным CPU нашего роутера:
  • Access control list (ACL) logging - включение логирования на ACE будет поджирать CPU
  • Unicast Reverse Path Forwarding (Unicast RPF)
  • IP options - любой пакет с включёнными options требует обработки CPU
  • Fragmentation - неправильная настройка MTU на интерфейсах может привести к частой необходимости фрагментации пакетов и как следствие загрузки CPU
  • Time-To-Live (TTL) expiry
  • ICMP unreachables
  • Traffi c requiring an ARP request - если поставить слабый роутер между крупными IP подсетями, его CPU сожрет внутренний трафик, требующий сотни ARP разрешений.
  • Non-IP traffic - любой не IP трафик обрабатывается CPU.

Control Plane Policing (CoPP)

Control plane policing (CoPP) - позволяет регулировать трафик, который достигает Control plane.

access-list 101 permit icmp any 10.1.1.0 0.0.0.255 echo
access-list 101 permit icmp any 10.1.1.0 0.0.0.255 echo-reply
access-list 101 permit icmp any 10.1.1.0 0.0.0.255 time-exceeded
access-list 101 permit icmp any 10.1.1.0 0.0.0.255 ttl-exceeded
access-list 123 deny tcp 192.168.1.0 0.0.0.255 any eq telnet
access-list 123 deny udp 192.168.1.0 0.0.0.255 any eq domain
access-list 123 permit tcp any any eq telnet
access-list 123 permit udp any any eq domain
access-list 123 deny ip any any
!!
!
class-map match-all ICMP
 match access-group 101
class-map match-all UNDESIRABLE-TRAFFIC
 match access-group 123
!
policy-map COPP-INPUT-POLICY
 class UNDESIRABLE-TRAFFIC
  drop
 class ICMP
   police 50000 5000 5000 conform-action transmit exceed-action drop
!
control-plane
 service-policy input COPP-INPUT-POLICY

Проверка:
show policy-map control-plane

Control Plane Protection (CPPr)

Control Plane Protection (CPPr) - похожа на CoPP, но имеет больше возможностей.
CPPr разделяет aggregate control plane на отдельные категории или subinterfaces:
■ Host subinterface
■ Transit subinterface
■ CEF-Exception subinterface

Securing Routing Protocols

Здесб принцип заключается в использовании MD5 hash для аутентификации протоколов. В результате routing updates будут передаваться с шифрованными паролями, не давая злоумышленнику инжектить свои маршруты.

• OSPF
  Шифрование включается для всей area.

  interface GigabitEthernet0/1
  ip address 192.168.10.1 255.255.255.0
  ip ospf authentication message-digest
  ip ospf message-digest-key 1 md5 CCNA
  !
  router ospf 65000
  router-id 192.168.10.1
  area 0 authentication message-digest
  network 10.1.1.0 0.0.0.255 area 10
  network 192.168.10.0 0.0.0.255 area 0

• EIGRP


  key chain CCNA
  key 1
  key-string CCNA-SECURITY
  !
  !
  interface Loopback0
  ip address 192.168.100.1 255.255.255.0
  !
  interface GigabitEthernet0/1
  ip address 192.168.10.1 255.255.255.0
  ip authentication mode eigrp 65000 md5
  ip authentication key-chain eigrp 65000 CCNA
  !
  router eigrp 65000
  network 192.168.10.0
  network 192.168.100.0

• RIP


  key chain CCNA
  key 1
  key-string CCNA-SECURITY
  !
  !
  interface Loopback0
  ip address 192.168.100.1 255.255.255.0
  !
  !
  interface GigabitEthernet0/1
  ip address 192.168.10.1 255.255.255.0
  ip rip authentication mode md5
  ip rip authentication key-chain CCNA
  !
  router rip
  version 2
  network 192.168.10.0
  network 192.168.100.0

• BGP


  interface Loopback1
  ip address 192.168.15.1 255.255.255.0
  !
  interface GigabitEthernet0/1
  ip address 192.168.10.1 255.255.255.0
  !
  router bgp 65000
  bgp log-neighbor-changes
  network 192.168.15.0
  neighbor 192.168.10.2 remote-as 65100
  neighbor 192.168.10.2 password CCNA-SECURITY
