Настройка Eltex ESR01: первое включение, начальная установка

• Первое включение
• Создание Aдмина
• Длительность бездействующей ssh-сессии
• Назначение имени устройства
• Настройка параметров сети
• Настройка удаленного доступа к маршрутизатору
• Работа с конфигурацией

Первое включение

При первом включении мы можем подключиться по консоли.

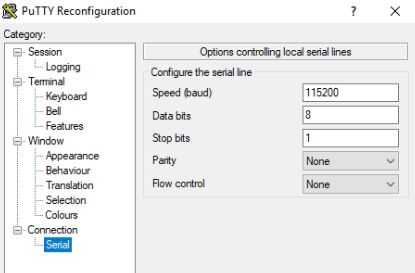

Настройка Putty:

Скорость: 115200 бит/с
Биты данных: 8 бит
Четность: нет
Стоповые биты: 1
Управление потоком: нет

Пароль по умолчанию:
admin
password

Создание Aдмина

Удалим стандартного админа, и создадим своего.

username eltadmin
  password my_pass
  privilege 15
no username admin
exit
commit

commit автоматически откатится через 10мин. Для закрепления необходимо дать команду confirm

Длительность бездействующей ssh-сессии

По умолчанию это 30минут, что очень раздражает.

line ssh
  exec-timeout 480
exit

Назначение имени устройства

hostname eltex-esr-100

Настройка параметров сети

Заводские настройки включают:

bridge 1
  vlan 1
  security-zone trusted
  ip address 192.168.1.1/24
  enable
exit
bridge 2
  vlan 2
  security-zone untrusted
  ip address dhcp
  enable
exit

Выставим адреса:

bridge 1
  vlan 1
  security-zone trusted
  ip address 10.59.1.1/24
  enable
exit
bridge 2
  vlan 2
  security-zone untrusted
  ip address 194.11.15.99/29
  enable
exit

ip route 0.0.0.0/0 194.11.15.97

Проверка

show ip route
show ip interfaces

Настройка удаленного доступа к маршрутизатору

По умолчанию выставлены следующие правила:

security zone-pair trusted self
  rule 10
    action permit
    match protocol tcp
    match destination-port ssh
    enable
  exit
  rule 20
    action permit
    match protocol icmp
    enable
  exit
  rule 30
    action permit
    match protocol udp
    match source-port dhcp_client
    match destination-port dhcp_server
    enable
  exit
  rule 40
    action permit
    match protocol udp
    match destination-port ntp
    enable
  exit
exit
security zone-pair untrusted self
  rule 1
    action permit
    match protocol udp
    match source-port dhcp_server
    match destination-port dhcp_client
    enable
  exit
exit

Т.е. разрешен удаленный доступ к маршрутизатору по протоколам Telnet или SSH из зоны «trusted».

Для разрешения SSH из untrusted для клиента 195.11.100.134:

object-group network ssh_clients
ip address-range 195.11.100.134
exit
security zone-pair untrusted self
rule 10
action permit
match protocol tcp
match source-address ssh_clients
match destination-port ssh
enable
exit
exit

Работа с конфигурацией

У Eltex конфигурация различается на типы:

1. running-config
   В соответствии с данной конфигурацией маршрутизатор функционирует в текущий момент времени.​
   running-config всегда сохраняется в энергонезависимую память, поэтому у Eltex нет команд типа write или save.
   Отображение текущего конфига:

   show running-config​

2. candidate-config
   В процессе конфигурирования маршрутизатора все вводимые настройки попадают в candidate-config но не попадают в running-config.

   candidate-config сохраняется в энергонезависимую память после команды

   save

   Отображение конфигурации кандидата:

   show candidate-config​

   Отображение различий между running-config​ и candidate-config

   show configuration changes

   Удаление изменений, внесенных в candidate-config, но не примененных в running-config

   rollback

   Активация изменений, внесенных в candidate-config (candidate-config копируется в running-config)

   commit

   После применения изменений конфигурации (commit) запускается таймер подтверждения изменений (по умолчанию – 600 секунд).
   По истечении данного таймера running-config будет возвращен к предыдущему состоянию, т.е. подтвержденные изменения будут удалены из running-config но не будут удалены из candidate-config.​

   Вернуться назад можно и до истечения таймера:

   restore

   Подтверждение примененных изменений. Таймер подтверждения изменений останавливается и возврат к предыдущему состоянию running-config - невозможен.

   confirm

Сохраняем конфигурацию (ftp):
copy system:running-config ftp://ftpuser:pass@195.11.100.134:/temp/eltex-esr-100_17.03.2022

Сохраняем конфигурацию (Flash):
copy system:running-config flash:data/eltex-esr-100_04.05.2022
