Подключение региональных офисов с серыми адресами по VPN

Иногда приходится сталкиваться с ситуациями, когда региональный офис подключен через провайдера, который раздает только "серые" адреса.
Под серыми адресами понимаются Private Networks, т.е. адреса, которые не маршрутизируются в интернете.
По этой причине построение традиционного VPN в подобных случаях затруднительно.
Автору удалось получить положительные результаты в трех методах.

1) Cisco Easy VPN Remote - Технология, позволяющая маршрутизатору выступать подобно клиенту IPSec Cisco Systems VPN Client. Достаточно надежно работающая вещь, поддерживающая шифрование. Установка соединения происходит по инициативе клиента. При установлении соединения маршруты на филиал и на организацию прописываются статикой, которые потом можно инжектить в EIGRP или OSPF. Можно использовать как резервное подключение. Есть поддержка нескольких HUB-ов. В редких случаях соединение может "заклинивать", лечится через clear.

2) Использование туннеля GRE - несмотря на то, что GRE требует белых адресов с обоих сторон, он способен подняться если у филиала серый адрес, но инициатива идет от филиала. Метод не стабилен.

3) DMVPN - пожалуй наиболее предпочтительный метод, особенно если DMVPN уже развернуто. Поскольку на NHS нет белых адресов в принципе, и инициатива идет от филиалов, соединение устойчиво поднимается как с использованием шифрования, так и без. DMVPN отлично дружит с EIGRP и OSPF, поэтому можно организовывать любые комбинации с выделенными каналами, primary/secondary и т.д.

DMVPN


Приведем настройку для данной схемы нешифрованного туннеля.
HUB

interface Tunnel400 description ### DMVPN TUNNEL for FILIALS secondary HUB ip address 10.5.4.1 255.255.255.0 no ip redirects ip mtu 1440 ip nbar protocol-discovery ip hold-time eigrp 1 35 no ip next-hop-self eigrp 1 ip nhrp authentication baurus3 ip nhrp map multicast dynamic ip nhrp network-id 400 ip tcp adjust-mss 1300 no ip split-horizon eigrp 1 delay 300000 tunnel source 87.237.40.108 tunnel mode gre multipoint tunnel key 12345
router eigrp 1 network 10.5.12.0 0.0.3.255 network 10.5.4.0 0.0.0.255

SPOKE

interface Tunnel400 description ### DMVPN TUNNEL for FILIALS secondary HUB ip address 10.5.4.29 255.255.255.0 no ip redirects ip mtu 1440 ip nbar protocol-discovery ip hold-time eigrp 1 35 ip nhrp authentication baurus3 ip nhrp map 10.5.4.1 87.237.40.108 ip nhrp map multicast 87.237.40.108 ip nhrp network-id 400 ip nhrp nhs 10.5.4.1 ip nhrp registration no-unique ip tcp adjust-mss 1300 delay 300000 tunnel source Vlan192 tunnel mode gre multipoint tunnel key 12345
interface FastEthernet3
description ###OUTSIDE YOTA Secondary###
switchport access vlan 192
interface Vlan192 description ###OUTSIDE YOTA ### bandwidth 4000 ip address 192.168.1.254 255.255.255.0 ip nat outside ip virtual-reassembly in
router eigrp 1
network 10.5.4.0 0.0.0.255
network 10.5.29.0 0.0.0.255
no auto-summary

Подробнее по DMVPN см. статьи:
DMVPN и EIGRP
DMVPN и резервный ISP

Cisco Easy VPN Remote

Рассмотрим следующий практический пример.

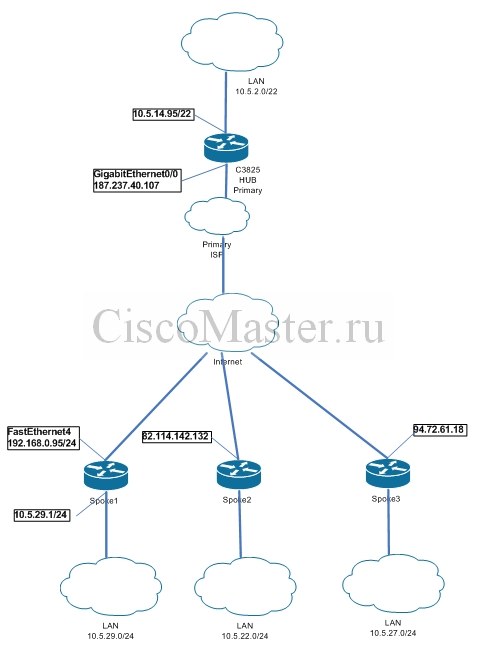

Как видно на рисунке, офис spoke1 в качестве внешнего адреса имеет серый 192.168.0.95.

Существует широко известная технология Cisco Easy VPN, позволяющая поднимать IPSec туннели как между офисами, так и пользовательский Remote Access VPN.
Первый вариант нас в данном случае не интересует, т.к. требует наличия белых адресов с обоих сторон.
А вот второй случай вполне допускает серый адрес со стороны пользователя и, соответственно работу через NAT провайдера.
При этом, как известно, для подключения к VPN HUB пользователь использует приложение VPN client.
Cisco Easy VPN Remote - это фича cisco IOS, позволяющая маршрутизатору подключаться к VPN HUB подобно пользовательскому VPN клиенту.

Настройка Cisco IOS VPN HUB

Настраиваем совершенно аналогично как и для пользовательского VPN:

aaa group server radius rad_acs
server 10.5.14.249
ip radius source-interface GigabitEthernet0/1

aaa authentication login vpn_ls group rad_acs local
aaa authorization network vpn_author_ls local

ip local pool ezvpn_pool 10.5.5.5 10.5.5.254

interface Loopback1
ip address 10.5.5.1 255.255.255.255

!!!--- Create ISAKMP policy for Phase 1 negotiations
crypto isakmp policy 10
encr 3des
hash md5
authentication pre-share
group 2

!!!--- Group definition for the EzVPN server featuter. VPN clients must use this group name/password and are allocated these attributes
crypto isakmp client configuration group ezvpn_user_group
key usernji9ol
dns 10.5.14.7
domain bu.local
pool ezvpn_pool
acl ezvpn_user_acl
save-password

!!!--- IPsec profile for VPN clients
crypto isakmp profile ezvpn_ike_profile
match identity group ezvpn_user_group
client authentication list vpn_ls
isakmp authorization list vpn_author_ls
client configuration address respond
virtual-template 2

crypto ipsec transform-set ezvpn_tr esp-3des esp-sha-hmac

!!!--- Create the Phase 2 policy for actual data encryption
crypto ipsec profile ezvpn_ipsec_pr
set transform-set ezvpn_tr
set reverse-route distance 180
set isakmp-profile ezvpn_ike_profile

!!!--- Virtual Interface for tunnel
interface Virtual-Template2 type tunnel
ip unnumbered GigabitEthernet0/0
tunnel mode ipsec ipv4
tunnel protection ipsec profile ezvpn_ipsec_pr

ip access-list extended ezvpn_user_acl
permit ip 10.5.5.1 0.0.0.0 any
permit ip 10.5.0.0 0.0.255.255 any

Инжектить маршрут лучше используя редистрибуцию статики.
Хотя есть ещё вариант завести интерфейс loopback и инжектить его сеть, но автор сталкивался с проблемами со связью.

Т.е. делать нужно примерно так:

ip prefix-list match_static_nets_redistibute_pl seq 10 permit 10.5.0.0/24 le 32 route-map static_nets_filter_rm permit 10 match ip address prefix-list match_static_nets_redistibute_pl router eigrp 10 redistribute static route-map static_nets_filter_rm

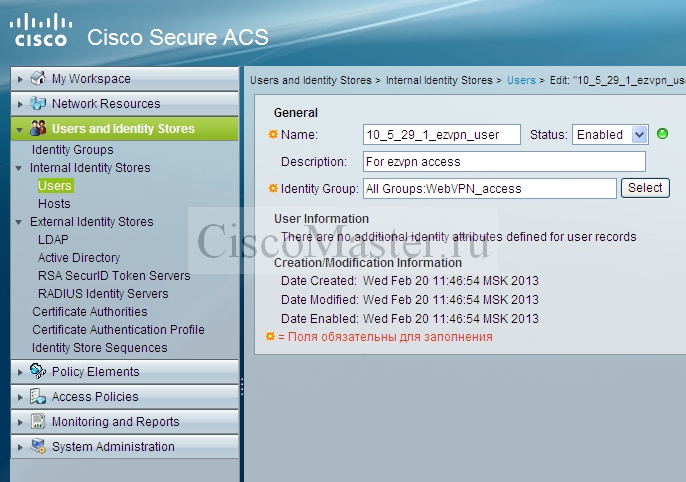

Заведение пользователя ACS

Для получения доступа лучше для каждого филиала завести своего пользователя, это облегчит поиск проблем.


Проверка пользовательским клиентом

Данный конфиг должен работать с "обычным" пользовательским клиентом.
Устанавливаем клиента: Cisco systems VPN Client

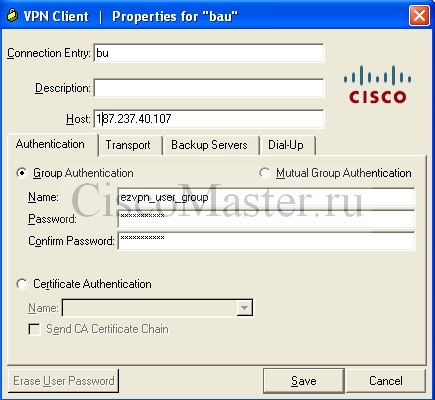

И настраиваем его профиль следующим образом:
Клиент должен подключаться и получить доступ к корпоративной сети.
Если все нормально подключилось, значит серверная часть настроена правильно.

Конфигурация клиента

crypto isakmp policy 10
encr 3des
hash md5
authentication pre-share
group 2

crypto isakmp invalid-spi-recovery
crypto isakmp keepalive 10 periodic
crypto isakmp xauth timeout 90

crypto ipsec transform-set ezvpn_tr esp-3des esp-sha-hmac

crypto ipsec profile ezvpn_ipsec_pr
set transform-set ezvpn_tr

interface Virtual-Template1 type tunnel
no ip address
ip mtu 1300
tunnel source FastEthernet4
tunnel mode ipsec ipv4
exit

crypto ipsec client ezvpn ezvpn_ipsec_cl
connect auto
group ezvpn_user_group key usernji9ol
mode network-plus
peer 187.237.40.107
username 10_5_29_1_ezvpn_user password xdr5tgb
xauth userid mode local
virtual-interface 1

interface FastEthernet4
description ###OUTSIDE###
crypto ipsec client ezvpn ezvpn_ipsec_cl outside

interface Vlan1
description ###INSIDE###
crypto ipsec client ezvpn ezvpn_ipsec_cl inside

После введения команд

Сразу после введения команд подключение не произойдет (нужно подождать 3-5минут), но признаком что все нормально будет примерно так:
10_5_29_1#show crypto ipsec client ezvpn
Easy VPN Remote Phase: 8

Tunnel name : ezvpn_ipsec_cl
Inside interface list: Vlan1
Outside interface: Virtual-Access2 (bound to FastEthernet4)
Current State: READY
Last Event: CONNECT
Save Password: Allowed
Current EzVPN Peer: 187.237.40.107

При успешном подключении на Клинте мы увидим:

10_5_29_1#show crypto ipsec client ezvpn
Easy VPN Remote Phase: 8

Tunnel name : ezvpn_ipsec_cl
Inside interface list: Vlan1
Outside interface: Virtual-Access2 (bound to FastEthernet4)
Current State: IPSEC_ACTIVE
Last Event: MTU_CHANGED
Address: 10.5.5.6 (applied on Loopback10000)
Mask: 255.255.255.255
DNS Primary: 10.5.14.7
Default Domain: bau.local
Save Password: Allowed
Split Tunnel List: 1
Address : 10.5.0.0
Mask : 255.255.0.0
Protocol : 0x0
Source Port: 0
Dest Port : 0
Current EzVPN Peer: 187.237.40.107

Клиент построит сессию IPSec со своего серого адреса 192.168.0.95 на внешний адрес 187.237.40.107, поскольку на fa4 дана команда:
crypto ipsec client ezvpn ezvpn_ipsec_cl outside
Мы можем посмотреть эту сессию:
10_5_29_1#show crypto session
Crypto session current status

Interface: Virtual-Access2
Session status: UP-ACTIVE
Peer: 187.237.40.107 port 4500
IKE SA: local 192.168.0.95/4500 remote 187.237.40.107/4500 Active
IPSEC FLOW: permit ip 0.0.0.0/0.0.0.0 0.0.0.0/0.0.0.0
Active SAs: 2, origin: crypto map

У клиента автоматически создается интерфейс looback, который получает адрес из пула впн хаба.
У клиента при удачном подключении создается интерфейс Virtual-Access в соответствии с настройками Virtual-Template1
10_5_29_1#show ip int br
Interface IP-Address OK? Method Status Protocol
FastEthernet0 unassigned YES unset up up
FastEthernet1 unassigned YES unset up up
FastEthernet2 unassigned YES unset up down
FastEthernet3 unassigned YES unset up down
FastEthernet4 192.168.0.95 YES NVRAM up up
Loopback10000 10.5.5.7 YES manual up up
NVI0 192.168.0.95 YES unset up up
Tunnel0 10.5.10.82 YES NVRAM up up
Tunnel200 10.5.0.29 YES NVRAM up up
Tunnel300 10.5.2.29 YES NVRAM up up
Virtual-Access1 unassigned YES unset down down
Virtual-Access2 10.5.5.7 YES TFTP up up
Virtual-Template1 unassigned YES manual down down
Vlan1 10.5.29.1 YES NVRAM up up

У клиента появится автоматически созданный статический маршрут в соответствии с Split Tunnel List
10_5_29_1#show ip route static
87.0.0.0/32 is subnetted, 1 subnets
S 187.237.40.107 [1/0] via 192.168.0.1
10.0.0.0/8 is variably subnetted, 47 subnets, 6 masks
S 10.5.0.0/16 [1/0] via 0.0.0.0, Virtual-Access2
S* 0.0.0.0/0 [1/0] via 192.168.0.1

При успешном подключении мы увидим на Сервере

Пожалуй это наиболее важные признаки, поскольку из-за отсутствия внешнего адреса мы сможем подключиться к клиенты только в случает успешного поднятия VPN.

Поднимется криптосессия:
Baserv#show crypto session
Interface: Virtual-Access3
Username: 10_5_29_1_ezvpn_user
Profile: ezvpn_ike_profile
Group: ezvpn_user_group
Assigned address: 10.5.5.7
Session status: UP-ACTIVE
Peer: 92.255.244.237 port 13298
IKEv1 SA: local 187.237.40.107/4500 remote 92.255.244.237/13298 Active
IPSEC FLOW: permit ip 0.0.0.0/0.0.0.0 0.0.0.0/0.0.0.0
Active SAs: 2, origin: crypto map

Здесь отметим имя пользователя - по нему мы поймем что это вообще за филиал.
Assigned address должен пинговаться, но с указанием внутреннего интерфейса как source:
Bauservice#ping 10.5.5.7 source 10.5.14.95
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.5.5.7, timeout is 2 seconds:
Packet sent with a source address of 10.5.14.95
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 12/14/16 ms

На сервере автоматически пропишутся статические маршруты на сети, которые прописаны у клиента на interface Vlan1.
Bauservice#show ip route static
Gateway of last resort is 187.237.40.105 to network 0.0.0.0

S* 0.0.0.0/0 [250/0] via 187.237.40.105
10.0.0.0/8 is variably subnetted, 55 subnets, 5 masks

S 10.5.5.1/32 [1/0] via 0.0.0.0, Virtual-Access3
S 10.5.29.0/24 [1/0] via 0.0.0.0, Virtual-Access3

Для того чтобы маршруты были доступны и для других филиалов, их нужно редистрибутировать в динамический протокол

Cisco Easy VPN Remote как резервный провайдер

Обычно дешевые "серые" ISP - прекрасные варианты использования в качестве резервного провайдера.

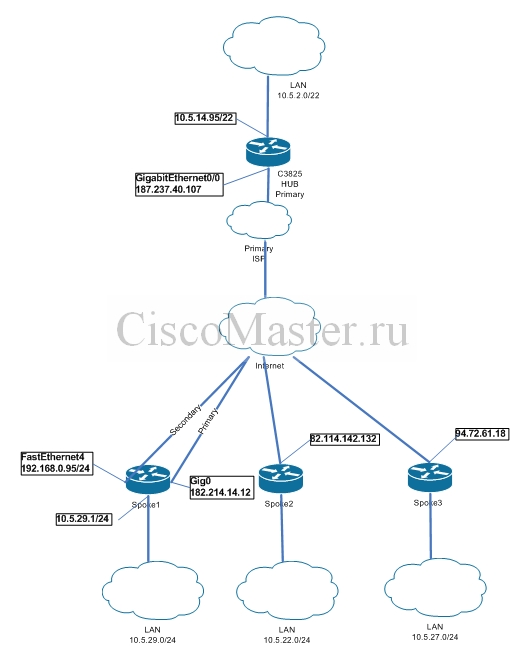

Рассмотрим следующую схему:
Пусть основным провайдером будет "белый" провайдер. Туннели строятся подобно тому как описано в
DMVPN и EIGRP, а также
DMVPN и резервный ISP

Поскольку EZVPN добавляет статические маршруты c AD = 1, то они "перебивают" EIGRP, у которого AD=90.
Поэтому единственное что нам нужно сделать это повлиять на Administrative Distance этих маршрутов, а именно, на хабе в ipsec profile добавить команду set reverse-route distance 180:
crypto ipsec profile ezvpn_ipsec_pr
set transform-set ezvpn_tr
set reverse-route distance 180
set isakmp-profile ezvpn_ike_profile

Теперь, когда у нас поднимаются два туннеля, основной туннель будет имень преимущество, поскольку AD EIGRP будет меньше чем на статические маршруты.

В то же время можно будет контролировать состояние резервного канала, если настроить пинг IP SLA на адрес 10.5.5.1.
Данный адрес будет пинговаться только при жизни резервного канала, поскольку 10.5.5.0/24 не подается через EIGRP.

Cisco Easy VPN Remote и несколько VPN HUB

Cisco Easy VPN Remote поддерживает работу с несколькими хабами в порядке приоритета, например:
crypto ipsec client ezvpn ezvpn_ipsec_cl
connect auto
group ezvpn_user_group key usernji9ol
mode network-plus
peer 187.237.40.107
peer 17.23.4.234
username 10_5_29_1_ezvpn_user password xdr5tgb
xauth userid mode local
virtual-interface 1

В этой конфигурации после перезагрузки произойдет подключение к 187.237.40.107, а в случае недоступности клиент подключится к следующему 17.23.4.234.

Проверка работы:

show crypto ipsec client ezvpn
show crypto session brief
show crypto session
show crypto ipsec sa

debug crypto ipsec client ezvpn
debug ip auth-proxy ezvpn

Автоматическое восстановление после сбоя

К сожалению у туннеля есть недостатки, которые приводят к его "заклиниванию". Ситуацию можно несколько облегчить, настроив следующую конструкцию на клиенте:
ip sla 100
icmp-echo 10.5.5.1 source-interface Vlan1
timeout 1000
threshold 1000
frequency 10
ip sla schedule 100 life forever start-time now

track 100 ip sla 100
delay down 120

event manager applet app-sla-100
event track 100 state down
action 1.0 cli command "enable"
action 1.1 cli command "clear crypto isakmp"
set 2.0 _exit_status 1

Reset туннеля вручную

clear crypto ipsec client ezvpn
clear crypto sa
clear crypto isakmp

Источники:
Cisco Easy VPN Remote
CONFIGURING CISCO IOS EASY VPN REMOTE WITH CLIENT MODE


Комментарии

В описании DMVP нет в номерах подсетей ошибки?
10.5.2.0/22 и 10.5.12.0/22

Я вижу на HAB внутренний адрес 10.5.14.95/22 - он в подсети 10.5.12.0/22
И сразу за ним LAN в подсети 10.5.2.0/22

В конфигах так же.

С этими адресами разобрался - очень уж похожи, хотя и в разных подсетях.
А вот адрес 10.5.25.0 в процессе eigrp на spoke все же не очень понятен.

10.5.25.0 это внутренняя подсеть, их может быть несколько для разных целей. В данном случае никакой смысловой нагрузки она не несёт.

Еще один вопрос, т.к. не получается этот момент:
у Вас интерфейс:
interface Vlan192
description ###OUTSIDE###
ip address dhcp
ip nat outside

Получает серый адрес?
Поскольку у меня циска воткнут сначала в zyxel роутер, к которому подключена в свою очередь yota по usb, предполагаю тут могут быть проблеммы:
я не делаю, как Вы, на интерфейсе циски с йотой nat outside - пакеты натятся самим zyxel и йотой.
В настоящий момент работает только половина схемы - т.е. с белыми адресами все работает, при отключении одного из белых интерфейсов пока только на споке не пингуются даже противоположные (виртуальные) адреса тунеля.

Совершенно верно, на vlan 192 по DHCP приходит серый адрес. Натить всё же рекомендую и на циске тоже, т.к. это имеет отношение к безопасности - без ната ваша внутренняя сеть будет доступна тому же zyxel

Вот конфиг хаба:

interface Vlan2
ip address aa.bb.232.11 255.255.255.0
no ip redirects
no ip unreachables
no ip proxy-arp
ip flow monitor TRAFF-MON input
ip flow monitor TRAFF-MON output
ip inspect FIREWALL-BASE out
ip nat outside
ip virtual-reassembly in
ip tcp adjust-mss 1452
no mop enabled
crypto map CRYPTO-MAP
!
interface Tunnel2
ip address 30.0.0.1 255.255.255.0
no ip redirects
ip mtu 1440
ip hold-time eigrp 1 35
no ip next-hop-self eigrp 1
ip nhrp authentication test2
ip nhrp map multicast dynamic
ip nhrp network-id 30000
ip tcp adjust-mss 1300
no ip split-horizon eigrp 1
delay 3000
tunnel source aa.bb.232.11
tunnel mode gre multipoint
tunnel key 1113
!
router eigrp 1
network 10.0.0.0 0.0.0.255
network 20.0.0.0 0.0.0.255
network 30.0.0.0 0.0.0.255
network 192.168.20.0

В общем как-то не работает у меня этот канал через йоту, возможно подскажете куда смотреть. Привожу конфиги, файрвол не мешает. Может что на самом роутере с yota нужно сделать, хотя внешний адрес хаба со спока пингуется.

Не пингуются противоположные адреса даже не интерфесов роутеров а тунелей (адреса 30.0.0.1 и 30.0.0.2). На роутерах по 2 провайдера. При проверке отключаю основной канал fa0/1 на споке.
Вот конфиг спока:

interface Tunnel2
ip address 30.0.0.2 255.255.255.0
no ip redirects
ip mtu 1400
ip nbar protocol-discovery
ip hold-time eigrp 1 35
ip flow ingress
ip flow egress
ip nhrp authentication test2
ip nhrp map multicast aa.bb.232.11
ip nhrp map 30.0.0.1 aa.bb.232.11
ip nhrp network-id 30000
ip nhrp nhs 30.0.0.1
ip nhrp registration no-unique
ip tcp adjust-mss 1300
delay 3000
tunnel source Vlan2
tunnel mode gre multipoint
tunnel key 1113
!
!
interface Vlan2
ip address 192.168.1.10 255.255.255.0
ip nat outside
ip virtual-reassembly
!
interface FastEthernet0/0
ip address 192.168.18.10 255.255.255.0
ip nat inside
ip virtual-reassembly
duplex auto
speed auto
!
ip nat inside source list 123 interface Vlan2 overload
ip nat inside source route-map ISP1 interface FastEthernet0/1 overload
!
access-list 123 permit ip 192.168.18.0 0.0.0.255 any
!
router eigrp 1
network 10.0.0.0 0.0.0.255
network 20.0.0.0 0.0.0.255
network 30.0.0.0 0.0.0.255
network 192.168.18.0

Если не пингуются адреса 30.0.0.1 и 30.0.0.2 - не поднялся NHRP
Пингуется ли внешний адрес хаба от спока?
Для начала уберите настройки ната - может туда что-то угодило

Еще должны соответствовать настройки на интерфейсе туннеля на хабе и споке:
ip nhrp authentication test2
tunnel key 1113

ip nhrp authentication test2
tunnel key 1113
Они совпадают, я для этого и привел конфиги.
Внешний адрес хаба со спока пингуется.

Нат уже потом добавил, что бы исключить влияние промежуточной подсети 192.168.1.0/24 между внешним интерфесом спока и йотой.
Да и 30.0.0.0 туда не попадает. Могу попробовать вечером совсем убрать все настройки ната, но к тунельным интефейсам он никак не относиться, а именно между ними нет связи.

Вот диагностика со спока:
#do sho ip nh nhs
Legend: E=Expecting replies, R=Responding
Tunnel0:10.0.0.1 E
Tunnel1:20.0.0.1 E
Tunnel2:30.0.0.1 E

#do sho ip nh br
Target Via NBMA Mode Intfc Claimed
10.0.0.1/32 10.0.0.1 aa.bb.232.11 static Tu0 < >
20.0.0.1/32 20.0.0.1 aa.bb.72.23 static Tu1 < >
30.0.0.1/32 30.0.0.1 aa.bb.232.11 static Tu2 < >

#do sho ip nh
10.0.0.1/32 via 10.0.0.1
Tunnel0 created 14:10:50, never expire
Type: static, Flags: used
NBMA address: aa.bb.232.11
20.0.0.1/32 via 20.0.0.1
Tunnel1 created 14:10:50, never expire
Type: static, Flags: used
NBMA address: aa.bb.72.23
30.0.0.1/32 via 30.0.0.1
Tunnel2 created 14:06:42, never expire
Type: static, Flags: used
NBMA address: aa.bb.232.11

#do sho ip nh sum
IP NHRP cache 3 entries, 936 bytes
3 static 0 dynamic 0 incomplete

#do sho ip nh tr
Tunnel0: Max-send limit:100Pkts/10Sec, Usage:0%
Sent: Total 31
0 Resolution Request 0 Resolution Reply 31 Registration Request
0 Registration Reply 0 Purge Request 0 Purge Reply
0 Error Indication 0 Traffic Indication
Rcvd: Total 7
0 Resolution Request 0 Resolution Reply 0 Registration Request
7 Registration Reply 0 Purge Request 0 Purge Reply
0 Error Indication 0 Traffic Indication
Tunnel1: Max-send limit:100Pkts/10Sec, Usage:0%
Sent: Total 32
0 Resolution Request 0 Resolution Reply 32 Registration Request
0 Registration Reply 0 Purge Request 0 Purge Reply
0 Error Indication 0 Traffic Indication
Rcvd: Total 7
0 Resolution Request 0 Resolution Reply 0 Registration Request
7 Registration Reply 0 Purge Request 0 Purge Reply
0 Error Indication 0 Traffic Indication
Tunnel2: Max-send limit:100Pkts/10Sec, Usage:0%
Sent: Total 923
0 Resolution Request 0 Resolution Reply 923 Registration Request
0 Registration Reply 0 Purge Request 0 Purge Reply
0 Error Indication 0 Traffic Indication
Rcvd: Total 0
0 Resolution Request 0 Resolution Reply 0 Registration Request
0 Registration Reply 0 Purge Request 0 Purge Reply
0 Error Indication 0 Traffic Indication

С виду всё сделано нормально. Возможно провайдер не пускает туннельный трафик. В принципе для теста можно попробовать поднять GRE в чистом виде.
Версии IOS для хаба и спока свежие?

на хабе с2800nm-advsecurity9-mz.151-4.m1
на споке с2801-advsecurity9-mz.150-1.m7

Сейчас доступны 152, очень рекомендую обновиться

А вот на хабе по другому (связь есть только между белыми адресами), похоже именно его трафик не доходит до спока:

#show ip nhrp nhs
пусто

#show ip nhrp brief
Target Via NBMA Mode Intfc Claimed
10.0.0.2/32 10.0.0.2 cc.dd.235.134 dynamic Tu0 < >
20.0.0.2/32 20.0.0.2 cc.dd.235.134 dynamic Tu1 < >

#show ip nhr
10.0.0.2/32 via 10.0.0.2
Tunnel0 created 00:08:38, expire 01:51:21
Type: dynamic, Flags: registered
NBMA address: cc.dd.235.134
20.0.0.2/32 via 20.0.0.2
Tunnel1 created 00:08:37, expire 01:51:49
Type: dynamic, Flags: registered
NBMA address: cc.dd.235.134

#show ip nhr sum
IP NHRP cache 2 entries, 656 bytes
0 static 2 dynamic 0 incomplete

#show ip nhr tr
Tunnel0: Max-send limit:100Pkts/10Sec, Usage:0%
Sent: Total 21
6 Resolution Request 0 Resolution Reply 0 Registration Request
15 Registration Reply 0 Purge Request 0 Purge Reply
0 Error Indication 0 Traffic Indication
Rcvd: Total 21
6 Resolution Request 0 Resolution Reply 15 Registration Request
0 Registration Reply 0 Purge Request 0 Purge Reply
0 Error Indication 0 Traffic Indication
Tunnel1: Max-send limit:100Pkts/10Sec, Usage:0%
Sent: Total 10
0 Resolution Request 0 Resolution Reply 0 Registration Request
10 Registration Reply 0 Purge Request 0 Purge Reply
0 Error Indication 0 Traffic Indication
Rcvd: Total 10
0 Resolution Request 0 Resolution Reply 10 Registration Request
0 Registration Reply 0 Purge Request 0 Purge Reply
0 Error Indication 0 Traffic Indication
Tunnel2: Max-send limit:100Pkts/10Sec, Usage:0%
Sent: Total 0
0 Resolution Request 0 Resolution Reply 0 Registration Request
0 Registration Reply 0 Purge Request 0 Purge Reply
0 Error Indication 0 Traffic Indication
Rcvd: Total 0
0 Resolution Request 0 Resolution Reply 0 Registration Request
0 Registration Reply 0 Purge Request 0 Purge Reply
0 Error Indication 0 Traffic Indication

Удалось ли в конечном итоге решить вопрос со связкой YOTA-Zyxel-Cisco в качестве резервного канала? А то вопрос остался, времени много прошло... найдено ли решение?

Это рабочая связка для DMVPN. Единственное, у Yota нужно заказать услугу с "Белым" IP адресом: хотя реально он будет висеть на модеме, а на циске будет серый.

А что мешает использовать IPSec NAT-Traversal для проброса туннеля за NAT? С DMVPN прекрасно работает.

Добавить комментарий

Filtered HTML

  • Адреса страниц и электронной почты автоматически преобразуются в ссылки.
  • Допустимые HTML-теги: <a> <em> <strong> <cite> <blockquote> <code> <ul> <ol> <li> <dl> <dt> <dd>
  • Строки и абзацы переносятся автоматически.

Plain text

  • HTML-теги не обрабатываются и показываются как обычный текст
  • Адреса страниц и электронной почты автоматически преобразуются в ссылки.
  • Строки и абзацы переносятся автоматически.
CAPTCHA
Этот вопрос задается для того, чтобы выяснить, являетесь ли Вы человеком или представляете из себя автоматическую спам-рассылку.
Target Image
