Cisco Device Mobility. Настройка

Данная статья является продолжением Cisco Device Mobility. Теория, и освещает практические вопросы внедрения Cisco Device Mobility

В большой организации всегда находятся пользователи, которым необходимо часто перемещаться из одного офиса в другой. Для связи этим людям очень пригодятся Cisco Unified IP Phone или Cisco IP Comunicator (softphone).
Вместе с тем, в связи с различным местоположением офисов возникают определённые следствия, например различия во времени, шлюзах, правил набора и т.д.

Device Mobiblity - решение, входящие в состав CUCM, которое позволяет автоматически перенастраивать endpoints в соответствии с их физическим местоположением.

В статье Cisco Device Mobility. Теория описываются теория, а также основные вопросы возникающие при внедрении Device Mobiblity.
В данной статье мы рассмотрим практические вопросы настройки Cisco Device Mobility.

Итак, для настройки Device Mobiblity мы пройдём через следующие шаги:

  1. Настройка Physical Locations
  2. Настройка Device Mobility Group
  3. Настройка Device Pools
  4. Настройка Device Mobility Infos (IP subnets)
  5. Установка Device Mobility mode через Call manager Service Parameter или каждый телефон индивидуально

Настройка Physical Locations

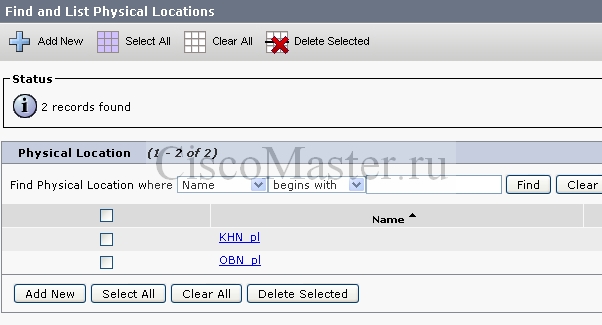

В нашем примере мы настроим две Physical Locations:

  • OBN_pl
  • KHN_pl

CUCM Administration > System > Physical Location

Настройка Device Mobility Group

CUCM Administration > System > Device Mobility > Device Mobility Group
Device Mobility Group создавать необязательно в том случает если мы не собираемся менять Device CSS, AAR CSS, AAR Group.

Настройка Device Pools

Device Pools подробно описываются в статье Настройка Call Manager CUCM с нуля: основные настройки (Часть 2).

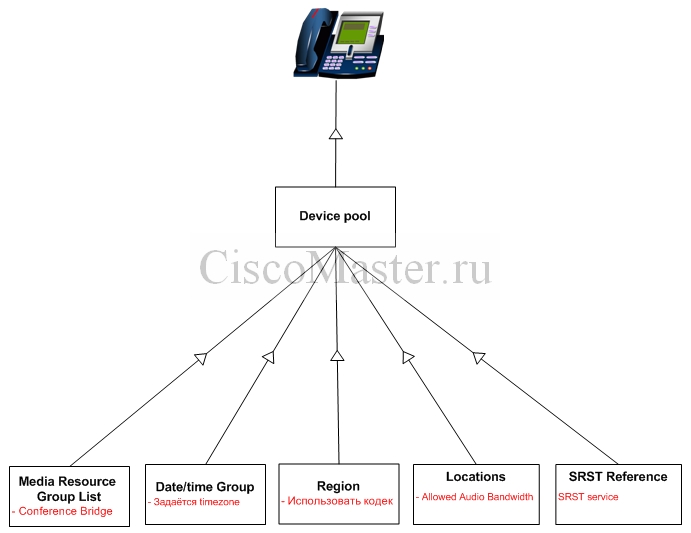

Device Pools аккумулируют множество настроек: CUCM Group, Date/Time Group, Regions, Location и т.д. Затем Device Pool вешается на само устройство, которое в результате наследует все эти настройки.

С точки зрения Device Mobility в свойствах Device Pool нас будут интересовать настройки Roaming Sensitive Settings, а также Device Mobility Related Information.
Если вы уже работали с CUCM все эти настройки должны быть вам знакомы.

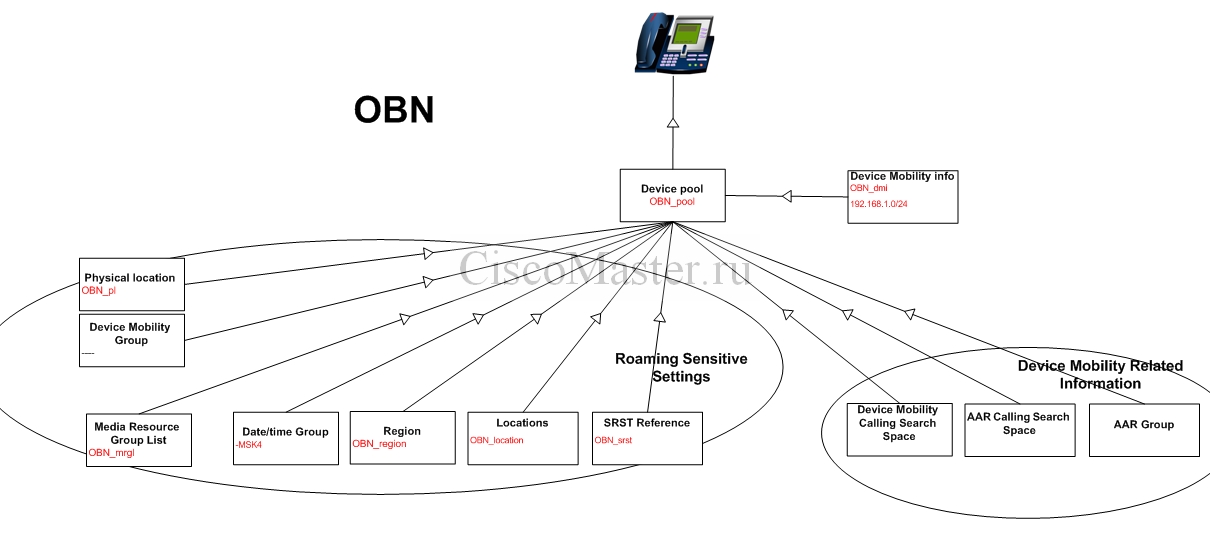

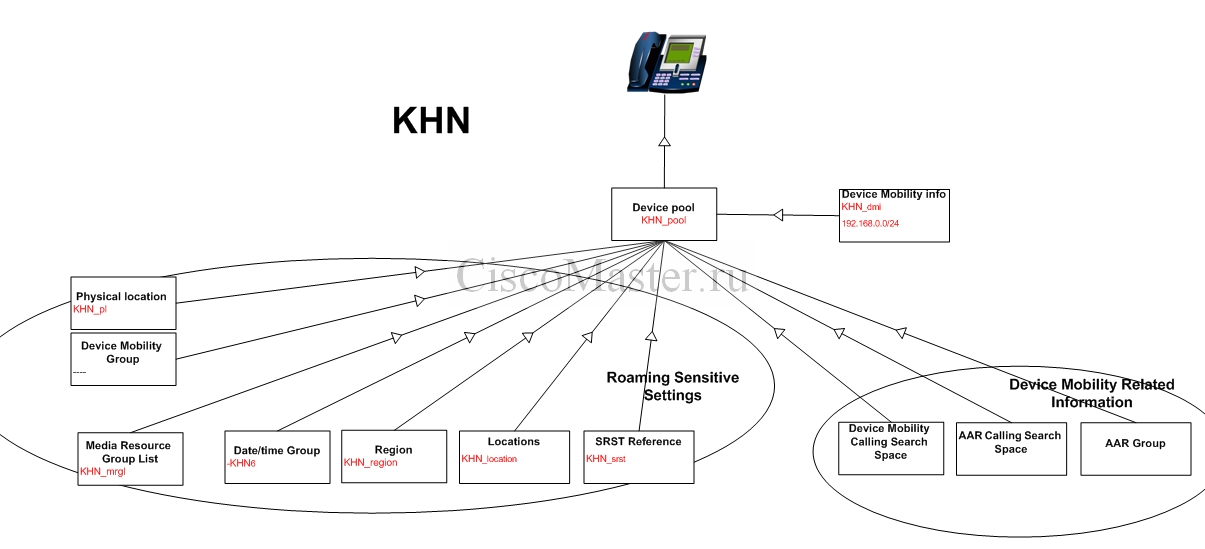

Для активации собственно функций Device Mobility, мы выставим опции Physical Location и Device Mobility Group:

Как уже говорилось, Physical Location и Device Mobility Group как таковые являются лишь метками, через которые мы определяем какие настройки будут применяться на телефон.
Phisical locations и Device Mobility Groups могут применяться в следующем виде:

  • Phisical locations - Device pool-ы с такой меткой обладают одинаковыми Roaming-sensitive settings: SRST references, MRGL, использование кодеков, CAC и т.д. - т.е. эти параметры непосредственно отражают свойства местоположения. В зависимости от особенностей сети, Phisical location может соответствовать зданию, группе зданий или целому городу. Обычно в разных офисах разные Phisical locations, но в одном офисе могут быть несколько IP подсетей и в этом случае Phisical location будет та же.
  • Device Mobility Groups - если у сайтов одинаковая группа Device Mobility Group. На телефон применяются параметры от Current Device pool: Device CSS, AAR Group, AAR CSS т.е. Device Mobility related settings оказывают влияние на то, как будет осуществляться Call Routing в том месте, куда приехал телефон.. В зависимости от размера сети, Device Mobility Groups могут представлять страны или области.

Обратите внимаение, что roaming-sensitive parameters применяются если Phisical locations различны.
А Mobility-related settings применяются если current device pool и Home Device pool находятся в одной и той же Device Mobility Groups.
Подробнее по теории см. статью Cisco Device Mobility. Теория

В нашем примере мы рассмотрим два офиса, и применим к нашему Roaming Phone только Roaming-sensitive settings, т.е. Device Mobility Groups мы оставим пустими в обоих Device Pool.



Настройка Device Mobility Infos

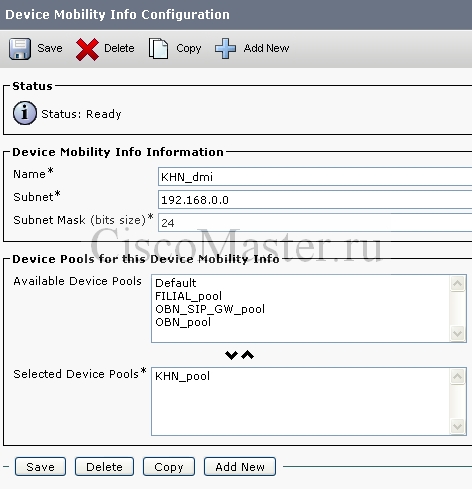

Device Mobility info - определяет IP-subnet и ассоциирует её с одним или более Device pool.
Именно по IP сети система будет понимать в какойм офисе оказался наш телефон.

Настройку мы будем производить здесь:

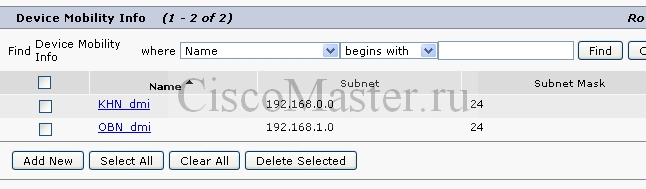

CUCM Administration > Device Mobility > Device Mobiblity Info


Установка Device Mobility mode

По умолчанию Device Mobility отключено.
Мы можем её включить либо для каждого телефона отдельно, либо включить для всех сразу.

  • Включение для всех:
    CUCM Administration > System > Service Parameter > Cisco Call manager > Set Device Mobility Mode
  • На уровне телефона мы включаем поле Device Mobility Mode

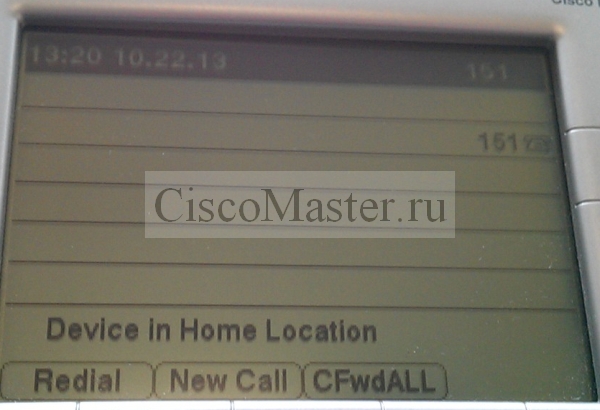

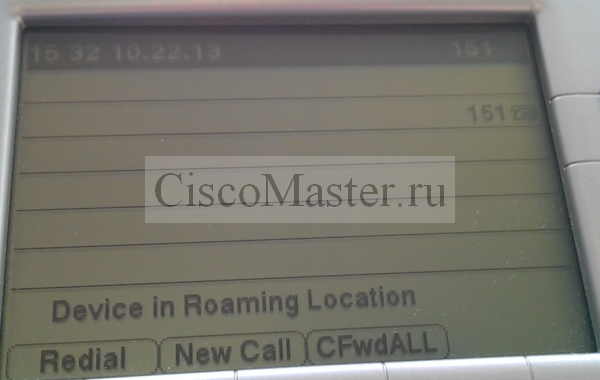

В результате при загрузке телефон будет отображать Physical Location, в которой он оказался:
