Настройка CUCME с нуля: основные настройки (Часть 1)

Какие настройки необходимо сделать на маршрутизаторе, чтобы у вас зазвонил первый IP телефон? Данная статья приводит краткую теорию, и приводит практические шаги, необходимые для построения телефонной сети на основе Cisco Call Manager Express.
В первой части мы рассматриваем самые основные настройки CUCME.
Рассматриваются шаги загрузки телефона и методы диагностики проблем в среде CUCME.

Шаги загрузки IP Phone

Очевидно, как минимум, мы должны дать возможность телефону нормально загрузиться, поэтому рассмотрим шаги его загрузки.
(1). Cisco IP Phone подключается к порту коммутатора. Если телефон и коммутатор поддерживают стандарт PoE, IP телефон получает питание от кабеля Ethernet. Если нет, то телефон нужно запитать от розетки.
(2). При включении коммутатор Cisco по CDP отдает телефону информацию о voice VLAN.
(3). Телефон шлет DHCP-запрос на его voice VLAN. Сервер DHCP отдает информацию адресации, включая IP address, subnet mask, default gateway, DNS server и т.д. Тут следует отметить что телефон также получает от DHCP так называемую option 150. Это особая опция, которая включает в себя адреса TFTP серверов.
(4). После того как телефон получил информацию о сервере TFTP, он к нему подключается и загружает конфигурационный файл. Конфигурационный файл в себя включает список серверов Call Processing Agents или попросту CUCME, которых может быть несколько.
(5). IP телефон подключается к Call Processing Server или к CUCME.

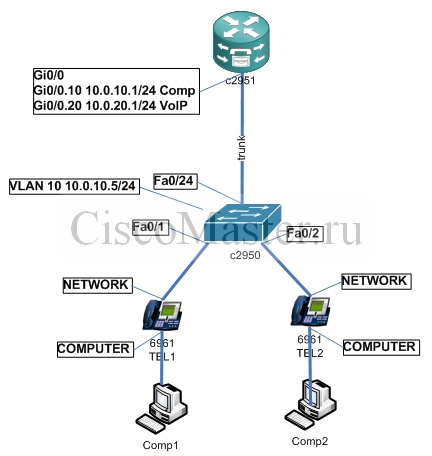

Рассмотрим практический пример со схемой представленной ниже:

В данном примере мы настроим маршрутизатор c2951 и коммутатор c2950 так, чтобы у нас зазвонили IP телефоны.

(1) Настройка Voice VLAN

В нашей сети имеются как компьютеры, так и телефоны.
Мы создадим два VLAN-a:
VLAN 10 для компьюетров
VLAN 20 для телефонов
Собственно VLAN 20 и будет называться как Voice VLAN.

Т.к. у коммутатора кофигурация отсутствовала, минимальные настройки:
hostname c2950
vtp mode transparent

Создадим VLAN-ы
vlan10
name comp

vlan 20
name voip

Настроим порты коммутатора для телефонов:
interface FastEthernet0/1
switchport access vlan 10
switchport mode access
switchport voice vlan 20
spanning-tree portfast
!
interface FastEthernet0/2
switchport access vlan 10
switchport mode access
switchport voice vlan 20
spanning-tree portfast

По сути при такой настройке между портом и телефоном поднимается транк, т.е. через одно соединение идет трафик обоих VLAN-ов.
На рисунке видно, что трафик компьтера, т.е. VLAN 10 никак не тагируется и передается компьютеру, при этом телефон работает как обычный коммутатор.
Трафик VLAN 20 же тагируется. Это позволяет в одном линке пересылать фреймы обих VLAN-ов.

Маршрутизатор в данной схеме является шлюзом по умолчанию для обоих подсетей. Поэтому соединение маршрутизатора и коммутатора будет транковым

Настройки коммутатора:
interface FastEthernet0/24
switchport mode trunk

Настройки порта маршрутизатора:
interface GigabitEthernet0/0
no ip address
duplex auto
speed auto
!
interface GigabitEthernet0/0.10
description Comp
encapsulation dot1Q 10
ip address 10.0.10.1 255.255.255.0
!
interface GigabitEthernet0/0.20
description voip
encapsulation dot1Q 20
ip address 10.0.20.1 255.255.255.0

Прочие настройки: настроим на коммутаторе IP адрес и доступ
interface Vlan10
ip address 10.0.10.5 255.255.255.0

aaa new-model

username admin privilege 15 password 0 adm

line vty 0 4
privilege level 15

enable secret 0 adm

service password-encryption

Аналогичные настройки дадим на c2951
aaa new-model

username admin privilege 15 password 0 adm

ip http secure-server
ip http authentication local

line vty 0 4
privilege level 15

enable secret 0 adm

service password-encryption

Таким образом, на данном этапе маршрутизатор уже должен успешно пинговать адрес коммутатора:

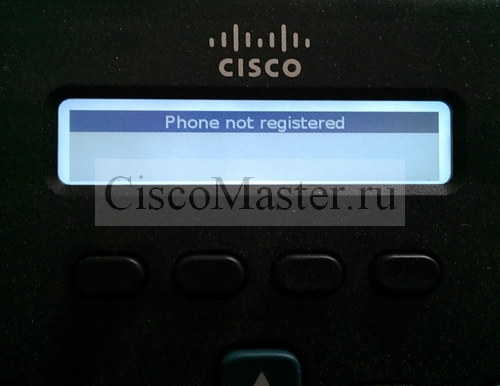

Если подключить телефон, то он конечно включится, но будет отображать "Phone not Registered".
У него еще нет IP настроек, которые он должен получить от сервера DHCP.

Мы в этом кстати можем убедиться, заглянув в сам телефон и выбрав Phone Information - там поле IP адреса будет пустым.
Также можно на коммутаторе дать команды:
show cdp neighbors
show cdp entry

(2) Настройка DHCP сервиса

В качестве DHCP сервера сделаем маршрутизатор.
Мы создадим два пула на маршрутизаторе.

ip dhcp excluded-address 10.0.10.1 10.0.10.10
ip dhcp excluded-address 10.0.20.1 10.0.20.10
!
ip dhcp pool VOIP_SCOPE
network 10.0.20.0 255.255.255.0
default-router 10.0.20.1
option 150 ip 10.0.20.1
dns-server 10.0.10.1
!
ip dhcp pool COMP_SCOPE
network 10.0.10.0 255.255.255.0
default-router 10.0.10.1
dns-server 10.0.10.1

Отметим здесь наличие опции 150 в настройках VOIP_SCOPE. Эта опция указывает телефону на TFTP сервер, откуда будет подгружаться конфигурация телефона.
Также в обоих скопах мы исключили адреса 1 - 10, зарезервировав их для тех нужд (сервера, коммутаторы и т.д.)

На этом этапе уже можно включить телефон. Он загрузится, но будет отображать Phone not Registered, т.к. мы еще не настроили ни TFTP сервер, ни CUCME.
Тем не менее телефон и компьютер уже получат свои IP адреса.

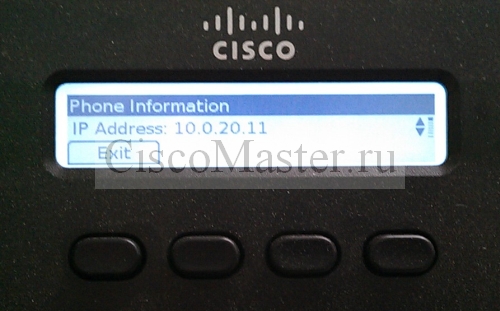

На телефоне это можно посмотреть нажав:
* -> Phone Information -> Ip Address

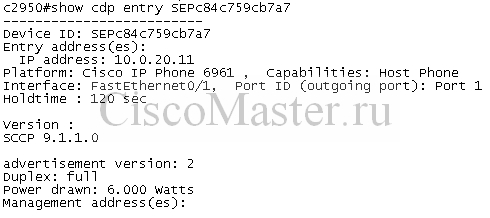

На коммутаторе телефон будет виден по CDP:

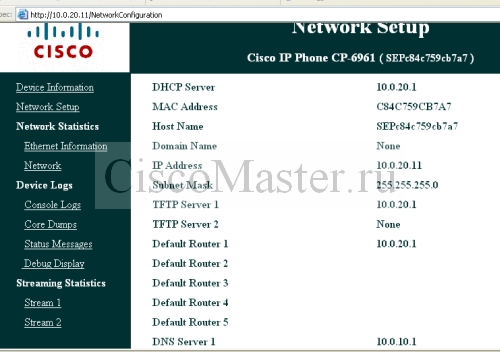

Указанный ip адрес телефона должен пинговаться и также мы можем зайти на http-страницу телефона:

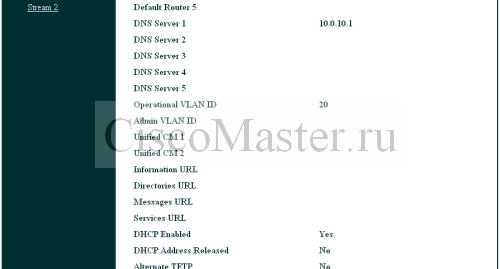

Выберем там network setup

Тут следует выделить поля Unified CM 1 и 2 это собственно есть список Call Processing Agents, который телефон должен подгрузить из сервера TFTP. Сервер TFTP-то у нас получен (через опцию 150), но сам сервер еще не настроен.

Настройка DNS server

DNS сервер необходим телефону для разрешения имени CUCME в IP адрес. Вообще с именами лучше не связываться и везде прописывать именно IP адрес, но DNS сервис нужно все же настроить в любом случае. Им могут пользоваться не только телефоны но и компьютеры.
Настроим маршрутизатор в качестве кеширующего DNS сервера:
ip domain lookup
ip domain timeout 2
ip domain name office.local
ip host c2951 10.0.20.1
ip host c2951.office.local 10.0.20.1
ip name-server 8.8.8.8
ip name-server 8.8.4.4
ip dns server

ip domain lookup - включает трансляцию имён в ip адреса основанную на dns. Этот параметр включен по умолчанию. Часто его выключают чтобы маршрутизатор не "зависал" при вводе ошибочной команды, но для нашей цели его необходимо включить.
ip name-server - этот параметр задаёт адрес одного или нескольких серверов имён (dns). Приоритет определяется сверху вниз.
Автор тут включил общедоступные сервера (8.8.8.8 и 8.8.4.4), вы же можете сюда добавить сервера предоставляемые местным провайдером.
ip domain name - задаёт имя домена по умолчанию для пользователей Cisco IOS software для разрешения "неопознаных" доменных имён (имена без суффикса.
ip dns server - включаем собственно кеширующий DNS сервер на циске
Конструкция ip host c2951 10.0.20.1 работает подобно файлу hosts в windows.
Мы прописали имена c2951 и c2951.office.local как раз на случай если кто-то полезет на это имя. Такое бывает иногда с MGCP или в настройках CUCM.
Настройка DNS server подразумевает подключение маршрутизатора к интернет тем или иным способом, что выходит за рамки данной статьи.

Настройка NTP

Настройка точного времени необходима в работе множества сетевых сервисов.
К примеру точные значения времени играют важную роль в различных сервисах безопасности, в отображении логов.
При использовании CUCME время отображается на телефонах, во временных метках голосовой почты или записях CDR.
В большой сети и при большом количестве устройств имеет смысл синхронизировать одно или два "главных" устройства с источниками извне, а все остальные в свою очередь синхронизировать с мастерами.

На маршрутизаторе вводим команды и сделаем его "главным":
service timestamps log datetime
clock timezone MSK 4
ntp master 2
ntp update-calendar
ntp server 64.90.182.55
ntp server 62.117.76.138
ntp server 81.2.117.228
ntp server 88.147.254.228

Настройка NTP подразумевает подключение маршрутизатора к интернет тем или иным способом, что выходит за рамки данной статьи.

Настройка сервера TFTP

Во время загрузки IP телефону необходимо связаться с сервером TFTP.

В общем случае TFTP сервер не обязательно совпадает с CUCME, т.к. маршрутизатор не спроектирован на обслуживание большого количества телефонов, да и объем Flash не бесконечен. Но в нашем случае мы запустим TFTP на все том же маршрутизаторе.

По сути, сервер TFTP играет роль файлового сервера в сети телефонии. Телефоны загружают с него файлы конфигурации, а также файлы прошивок.

Файлы конфигурации включают в себя такую информацию как IP адреса и порты серверов CUCME, а также имена файлов прошивки, которые должен загрузить телефон.
Файлы конфигурации индивидуальны для каждого телефона, но при первом подключении таковой отсутствует. В этом случае телефон загружает файл по умолчанию: XMLDefault.cnf.xml. Затем в процессе регистрации CUCME создает уже индивидуальный файл, которым телефон уже будет пользоваться в штатном режиме.

Файлы прошивки необходимо загрузить с сайта Cisco.
Например для телефона 6961 файлы будут:
SCCP69xx.9-0-3-b.loads
BOOT69xx.0-0-0-14.zz.sgn
DSP69xx.0-0-0-3.zz.sgn
SCCP69xx.9-0-3-0-b.zz.sgn

Их необходимо скопировать на Flash
затем дать команды на маршрутизаторе :
tftp-server flash:SCCP69xx.9-0-3-b.loads
tftp-server flash:BOOT69xx.0-0-0-14.zz.sgn
tftp-server flash:DSP69xx.0-0-0-3.zz.sgn
tftp-server flash:SCCP69xx.9-0-3-0-b.zz.sgn

Активируем сервис CUCME, поочередно даём следующие команды:
telephony-service
max-ephones 24
max-dn 48
ip source-address 10.0.20.1 port 2000
cnf-file location flash:
load 6921 SCCP69xx.9-0-3-b.loads
load 6941 SCCP69xx.9-0-3-b.loads
load 6961 SCCP69xx.9-0-3-b.loads
create cnf-files

Поочерёдно потому, что некоторые команды будут требовать подтверждения лицензионного соглашения.
Отметим смысл некоторых команд:
max-ephones 24 - максимальное количество телефонов которое маршрутизатор будет поддерживать.
max-dn 48 - максимальное количество номеров.
max-ephones и max-dn влияют на количество выделяемой памяти; также параметр не должен быть больше количества приобретенных feature licenses.
ip source-address - определяет на каком адресе маршрутизатор будет ожидать регистраций.
cnf-file location flash: - определяет местоположение конфигурационных файлов

create cnf-files - после этой команды будут созданы конфигурационные файлы
load - команда определяет какая модель телефона будет использовать какую прошивку. Без этой команды телефон будет использовать имеющуюся прошивку и не будет пытаться обновиться.

После выполнения данных команд телефон может начать загрузку прошивки (если его локальная не совпадает с той что на CUCME), после этого телефон должен зарегистрироваться на CUCME.
На консоли мы увидим следующие сообщения

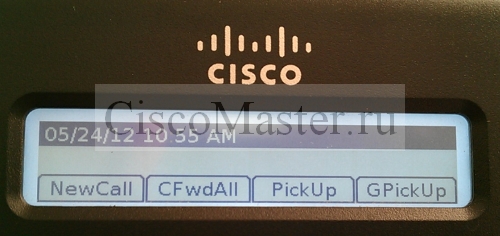

На самом телефоне мы увидим:
Телефон зарегистрировался, но мы еще не настроили номер, поэтому на экране он не отображается, а только дата и время. Если поднять трубку - она не загудит.

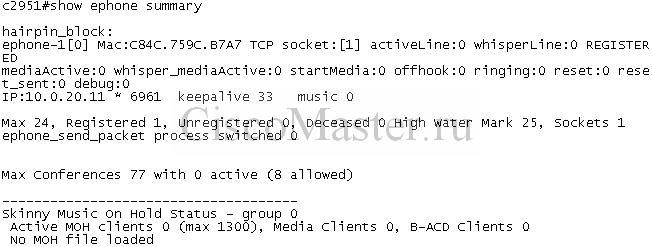

Проверить состояние зарегистрированных телефонов мы можем командой:
show ephone summary

Настройка Ephone и Ephone-DN

В среде CUCME есть понятия Ephone и Ephone-DN.
Ephone - это объект в системе CUCME имеющий отношение к физическому телефону. Система различает Ephone друг от друга их MAC адресами.
Ephone-DN - представляет номер линии, или Directory Number. Физический телефон в общем случае может иметь несколько линий, т.е. до него можно дозвониться по нескольким номерам.

Настроим ephone-dn для нашего телефона:
ephone-dn 1 dual-line
number 101
description Natalia Askarova
name Natalia Askarova

Настроим ephone для нашего телефона:
ephone 1
mac-address C84C.759C.B7A7
type 6961
button 1:1

Здесь мы привязали физический телефон к объекту ephone 1 через его MAC адрес.
MAC адрес можно посмотреть в меню телефона Settings.
button
:
- данная команда привязывает номер ephone-dn к физической кнопке телефона. Т.е. при входящем звонке эта кнопка будет мигать. В нашем случае команда button 1:1 привязывает к первой кнопке ephone-dn 1.

После подобных изменений телефон необходимо перезагрузить, это можно сделать двумя способами:
- Телефон по питанию
- Зайти conf t > ephone 1 > restart

После перезагрузки телефон уже будет отображать свой номер.

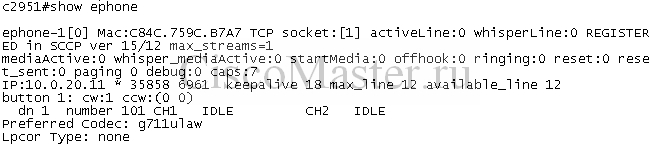

Теперь мы можем проверить настройку нашего телефона:
show ephone

Аналогично мы можем настроить второй телефон. И теперь телефоны смогут осуществлять звонки друг другу.

Настройка телефона с помощью CCP

Cisco Configuration Professional (CCP) - это графическая оснастка, позволяющая конфигурировать маршрутизатор вне командной строки.

Для доступа к глобальным установкам CUCME идем по пути:
Configure - Unified Comunications - Telephony settings

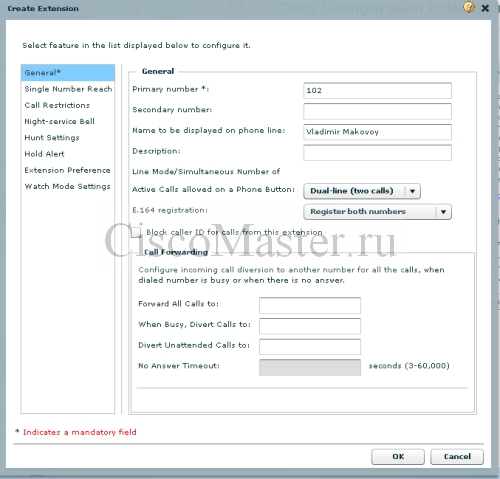

Для настройки номера телефона идем:
Configure - Unified Comunications - Users, Phones and Extensions > Extension > Create

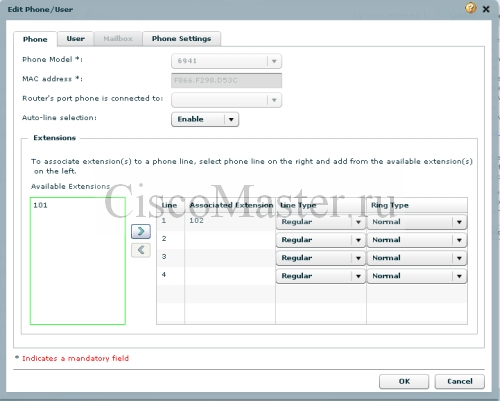

После этого настраиваем физический телефон:
Configure - Unified Comunications - Users, Phones and Extensions > Phones and Users

Комментарии

Почему бы вам не развить данную тему и не написать продолжение? Очень поучительно и весьма занимательно получается у вас. Жду с нетерпением продолжения этой темы.

Очень толковый мануал для новичка. Респект и уважуха, а главное желание продолжать...

Спасибо большое! Очень грамотно написанная статья!

Спасибо за статью. Для полноты статьи не хватает только настроек для стыка с оператором связи через E1 или FXO интерфейс.

А как изменятся команды, если TFTP-сервер не маршрутизатор, а отдельный компьютер ? Спасибо.

Аватар пользователя Kelkh

Добрый день!
Интересует система записи разговоров под cisco CME. Какие есь варианты решений?

Oreca
sip-trunk+aster.
UCCX(raw2wav)

TOP

Спасибо, очень грамотно.

Добрый вечер.
Скажу так: на базе данной статьи и немного мозгов - сел за 2901 с voice bundle и настроил : через 40 минут у меня уже все звонили через sip.
Автору большое спасибо.

Никогда не писал коменты, но тут пришлось, реально помогло - Да хранит вас ASA. спасибо за статью

Добрый день! Очень понравилась первая часть. А как получить доступ ко второй части? При переходе пишет "У вас нет доступа к этой странице." :(

Отличная статья, расстривает лишь отсутствие доступа ко второй части по ссылке http://ciscomaster.ru/node/94 исправте плжст!

Для записи у cisco появился продукт cisco mediasense. Если есть серверные мощности то платить не придётся

Добрый день, а можно получить доступ ко 2 части?

Здравствуйте.Спасибо за проект.
я хочу подсоединить к CUCME "device analog phone" через VG224.
Вопрос как происходит регистрация портов , таким же образом как и ephone по mac-address:ANXXXXXXXXXXXXXX.
Заранее спасибо.

Здравствуйте, А как можно получить доступ к циклу статей Настройка Call Manager CUCM с нуля?

спасибо

Здравствуйте! Вот такая необходимость возникла, переименовать сотрудников которые уволились, на новеньких. Что бы при звонке, отображались их новые имена. Оборудование Cisco 2911. у меня нет пароля админа, сбрасывать на заводские и настраивать нет времени. как обычный юзер могу зайти. Что прикажете делать? еще чуть-чуть сломаю мозг)

Добрый день,
боюсь без пароля админа это не сделать.
существует процедура обнуления пароля админа, без сброса настроек до заводских.
см. cisco 2811 password recovery procedure

Для CUCME 8.6 на Cisco2811 фраза "также мы можем зайти на http-страницу телефона:" не работает без разрешения доступа:
#telephony-service
#service phone webAccess 0
#create cnf-files
Перегрузить телефоны.

Автор, будьте добры, откройте доступ ко второй части этой статьи: http://ciscomaster.ru/node/94 , ведь за прошедшие с момента написания 8 лет изменилось очень многое и данная инструкция хороша лишь для начинающих/обучающихся. Спасибо.

Добавить комментарий

Filtered HTML

  • Адреса страниц и электронной почты автоматически преобразуются в ссылки.
  • Допустимые HTML-теги: <a> <em> <strong> <cite> <blockquote> <code> <ul> <ol> <li> <dl> <dt> <dd>
  • Строки и абзацы переносятся автоматически.

Plain text

  • HTML-теги не обрабатываются и показываются как обычный текст
  • Адреса страниц и электронной почты автоматически преобразуются в ссылки.
  • Строки и абзацы переносятся автоматически.
CAPTCHA
Этот вопрос задается для того, чтобы выяснить, являетесь ли Вы человеком или представляете из себя автоматическую спам-рассылку.
Target Image
