Eltex: Настройка коммутатора 10Gbit MES5324


Настройка терминала для доступа по COM

Подключение почти также как к устройствам Cisco:
- Установить скорость передачи данных – 115200 бод.
- Задать формат данных: 8 бит данных, 1 стоповый бит, без контроля четности.
- Отключить аппаратное и программное управление потоком данных.
- Задать режим эмуляции терминала VT100 (многие терминальные программы используют данный режим эмуляции терминала в качестве режима по умолчанию)

Первый логин

По умолчанию в коммутаторе из коробки для логина вводим:
admin
admin

Формирование стека

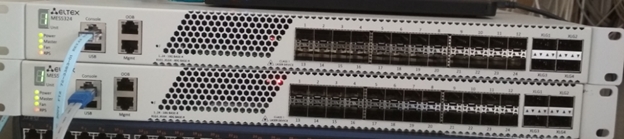

Соединяем коммутаторы крест-накрест:
XLG1 - XLG2
XLG2 - XLG1

Настраиваем режим стекирования:
Коммутатор1
console(config)#stack configuration unit-id 1 links fo1-2

Коммутатор2
console(config)#stack configuration unit-id 2 links fo1-2

Ребутаем оба коммутатора

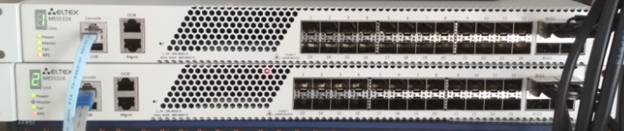

После ребута внешне увидим следующую картину:

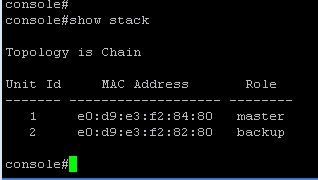

Команды ппроверки стека:

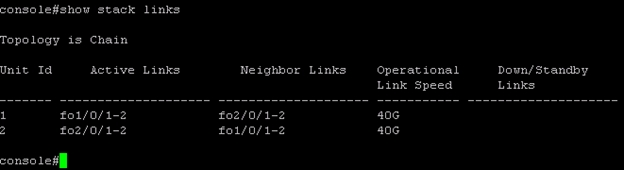

show stack

show stack links

Меняем пароль для admin

console(config)# username admin password eltex console(config)#username root password eltex privilege 15

Общие команды

hostname sw12

Заведение VLAN

conf t vlan database vlan 100 name Management ! interface tengigabitethernet1/0/24 switchport mode trunk switchport trunk allowed vlan add 100 ! interface vlan 100 name Management ip address 10.10.45.34 255.255.255.0 no ip proxy-arp

Настройки IP

ip default-gateway 10.10.45.1 ip domain name met.com ip name-server 10.10.47.22 ip name-server 10.10.47.209

Обновление прошивки

Смотрим текущую версию:

show version show bootvar

Смотрим модель и состояние системы:

show system

Скачиваем актуальную версию:
https://eltex-co.ru/catalog/aggregation_10G/mes5324/
Мы скачаем архив
mes5300-4012-R183.zip
Оттуда вытаскиваем mes5300-4012-R183.ros

boot system tftp://10.10.33.37/mes5300-4012-R183.ros

После загрузки система синхронизирует ПО с unit2

Для применения необходима перезагрузка.

Настройки SNTP

clock timezone MSK +3 clock source sntp ! sntp client poll timer 600 sntp unicast client enable sntp unicast client poll sntp server 10.250.32.5 !

Проверка

show sntp configuration show sntp status

Настройки LACP

Подключаем по LACP с Juniper:

Juniper

set chassis aggregated-devices ethernet device-count 17 set interfaces ge-0/0/20 ether-options 802.3ad ae16 set interfaces ge-1/0/20 ether-options 802.3ad ae16 set interfaces ae16 description "To sw12" set interfaces ae16 aggregated-ether-options lacp active set interfaces ae16 unit 0 family ethernet-switching interface-mode trunk set interfaces ae16 unit 0 family ethernet-switching vlan members 100 set interfaces ae16 unit 0 family ethernet-switching storm-control default delete protocols rstp interface ge-0/0/20 set protocols rstp interface ae16 delete interfaces ge-0/0/20 unit 0 delete interfaces ge-1/0/20 unit 0

Eltex

interface port-channel 1 switchport mode trunk switchport trunk allowed vlan add 100 ! interface tengigabitethernet1/0/12 channel-group 1 mode passive ! interface tengigabitethernet2/0/12 channel-group 1 mode passive

Проверка

show lacp Port-Channel 1 show lacp tengigabitethernet1/0/12 show lacp tengigabitethernet2/0/12

Проверка состояния SFP интерфейсов

show fiber-ports optical-transceiver detailed interface GigabitEthernet0/10

#show fiber-ports optical-transceiver detailed interface GigabitEthernet0/10 Port Temp Voltage Current Output Input LOS Transceiver [C] [V] [mA] Power Power Type [mW / dBm] [mW / dBm] ----------- ------ ------- ------- ------------- ------------- --- ------------- gi1/0/10 44 3.31 11.57 0.27 / -5.59 0.01 / -17.30 No Fiber Temp - Internally measured transceiver temperature Voltage - Internally measured supply voltage Current - Measured TX bias current Output Power - Measured TX output power in milliWatts/dBm Input Power - Measured RX received power in milliWatts/dBm LOS - Loss of signal N/A - Not Available, N/S - Not Supported, W - Warning, E - Error Transceiver information: Vendor name: OptiCin Serial number: YF73560015 Connector type: LC Type: SFP/SFP+ Compliance code: 1000BASE-LX Laser wavelength: 1310 nm Transfer distance: 20000 m Diagnostic: supported
