В данном материале мы рассмотрим кластеризацию SRX на примере Juniper SRX 1500.

Кластеризация SRX характеризуется термином High Availability, и обладает характеристиками:

• Два типа Redundancy
  • Active-Passive
  • Active-Active
• Redundancy на уровне сессий Stafull session:
  • NAT
  • ALG
  • IPSec
  • Authentication
• Synchronization
  • Configuration
  • Session state

High Availability позволяет собрать кластер максимум из двух нод, одна из которых Primary Node, вторая Secondary node.
Обе ноды должны быть идентичны: Hardware model, SPC, Network Processing Cards (NPC), input/output cards (IOCs)

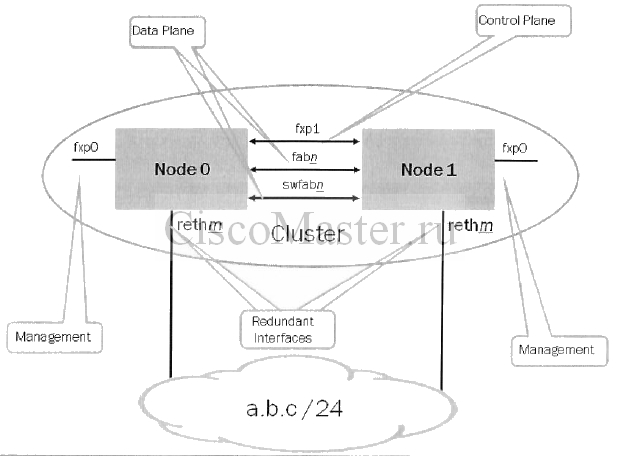

Компоненты Chassis Cluster

Кластер состоит из следующих компонент:

• Cluster identification, включая cluster-id id, а также node id
• Redundancy groups
• Chassis Cluster interfaces:
  • fxp1: Control plane interface
  • fxp0: Management interfcae
  • fab: Data plane interface
  • swfab: Switching data plane interface
  • reth: Redundancy interface

Cluster identification

cluster-id
SRX может принадлежать только к одному кластеру.
Если cluster-id=0, функция кластеризации выключается.

user@srx> set chassis cluster cluster-id 1 node 0

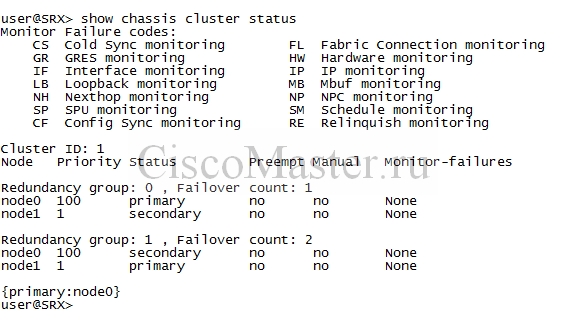

user@srx> show chassis cluster status

Cluster ID: 1
Node   Priority Status         Preempt Manual   Monitor-failures

Redundancy group: 0 , Failover count: 1
node0  100      primary        no      no       None
node1  1        secondary      no      no       None

Redundancy group: 1 , Failover count: 2
node0  100      secondary      no      no       None
node1  1        primary        no      no       None

node id
node id определяет девайс внутри кластера, может быть 0 или 1.

Нумерация портов.
Поскольку в кластере все порты обоих нодов доступны из единой консоли, порты необходимо уникально нумеровать.
Нумерация определяется по формуле:
(node id * max FPC slots) + standalone FPC slot number

Для SRX 1500 max FPC slots = 7, поэтому:
Интерфейсы первой ноды нумеруются начиная с ge-0/0/0
Интерфейсы второй ноды нумеруются начиная с ge-7/0/0

По другим моделям можно посмотреть здесь:
Understanding Chassis Cluster Slot Numbering and Physical Port and Logical Interface Naming
https://www.juniper.net/documentation/en_US/junos/topics/reference/gener...

Redundancy Group

Redundancy Group - это объект, который может в себя включать набор других объектов.
В любой момент RG является Primary на одной node, и Secondary на другой node.

Мы можем создавать несколько RG, и делать так, чтобы одна RG была Primary на одном ноде, а другая RG была Primary на другой ноде. Таким образом достигается Active-Active Redundancy

RG может находиться в состояниях:

• Blank - начальное состояние RG
• Primary - объекты включенные в RG активны
• Secondary - объекты включенные в RG неактивны

Состояние RG (Primary/Secondary/Blank) определяется через Priority. RG становится Primary для нода, у которого более высокая Priority.
Priority range 1 - 254

Например:

redundancy-group 0 {
            node 0 priority 100;
            node 1 priority 1;
        }

node 0 имеет priority 100 для RG0.
node 1 имеет priority 1 для RG0.
node 0 становится primary для RG0

Chassis Cluster interfaces

Chassis Cluster interfaces - reth

reth - (Redundancy Ethernet) это виртуальный интерфейс, включающий в себя два физических интерфейса от каждой ноды: member interfaces.
member interface может быть либо active либо passive, и зависит от конфигурации RG, в которую он включен.
member interface имеет виртуальный mac.

Reth могут быть объединены в LAG (802.3ad)

Пример настройки Reth:

set chassis cluster reth-count 8
set chassis cluster heartbeat-interval 1000
set chassis cluster heartbeat-threshold 3
set chassis cluster redundancy-group 1 node 0 priority 100
set chassis cluster redundancy-group 1 node 1 priority 1

set interfaces ge-0/0/1 gigether-options redundant-parent reth1
set interfaces ge-0/0/2 gigether-options redundant-parent reth2
set interfaces ge-7/0/1 gigether-options redundant-parent reth1
set interfaces ge-7/0/2 gigether-options redundant-parent reth2
set interfaces reth1 redundant-ether-options redundancy-group 1
set interfaces reth1 unit 0 description "LAN"
set interfaces reth1 unit 0 family inet address 10.200.0.212/17
set interfaces reth2 redundant-ether-options redundancy-group 1
set interfaces reth2 unit 0 description "BEELINE"
set interfaces reth2 unit 0 family inet address 194.18.75.237/28

Chassis Cluster interfaces - fxp0

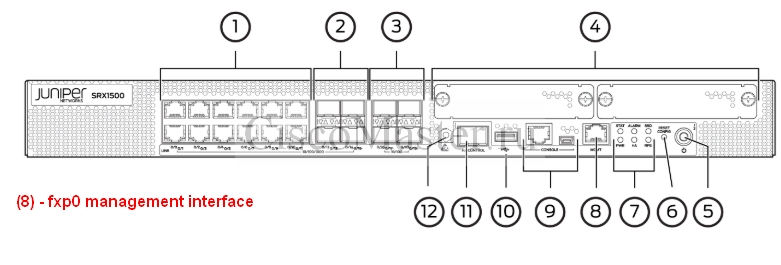

fxp0 - management interface. Является выделенным интерфейсом для SRX 1500.
На каждый fxp0 каждого нода вешается свой IP.

Chassis Cluster interfaces - fxp1

fxp1 - Control link для кластера. Используется для синхронизации configuration.
Система использует Control link с внутренним адресом и своим протоколом, поэтому интерфейсы двух нод достаточно лишь соединить.

Chassis Cluster interfaces - fab

fab n - интерфейсы ethernet по одному на каждой ноде.
n - отражает номер ноды (0 или 1)
fab n необходим для session synchronization, а также для передачи трафика для active/active cluster.

В отличие от Control link, который является выделенным системным интерфейсом, fab определяется пользователем.

set interfaces fab0 fabric-options member-interfaces ge-0/0/0
set interfaces fab1 fabric-options member-interfaces ge-7/0/0

Chassis Cluster interfaces - swfab

swfab n - интерфейсы ethernet по одному на каждой ноде.
n - отражает номер ноды (0 или 1)
swfab n необходим для switching Layer2 Ethernet traffic между нодами.

Настройка кластера

Рассмотрим этапы настройки кластера на SRX1500:

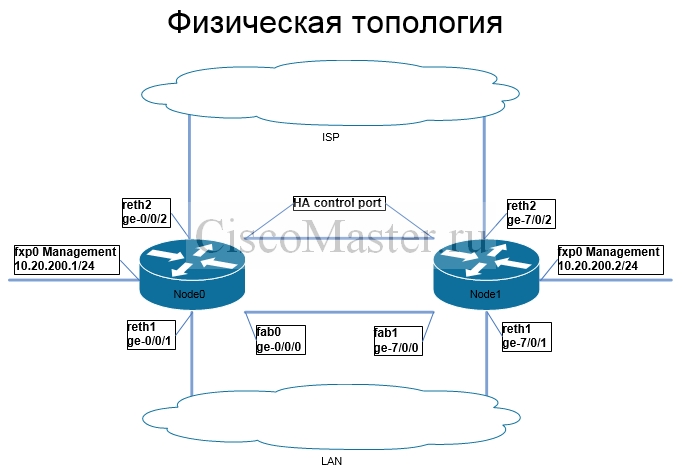

1. Физически подключаем два SRX друг с другом:

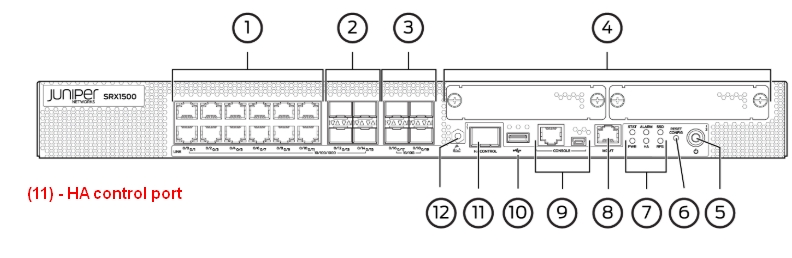

   - На SRX Control link реализован в виде отдельного физического порта с маркировкой HA Control. Их соединяем друг с другом.
   - Для реализации fab n мы будем использовать порты Ethernet. На обоих нодах выделим для этой цели порт ge-0/0/0 и соединим их друг с другом.
2. Для начала выключим cluster mode, чтобы обнулить все старые настройки кластера:


   set chassis cluster disable reboot

3. Включаем cluster mode.
   На соответствующих нодах выполняем команды:

   set chassis cluster cluster-id 1 node 0 reboot
   set chassis cluster cluster-id 1 node 1 reboot

   - Cluster ID должен совпадать. Node ID должно различаться (0 или 1)
   - Команда должна быть выполнены на каждом девайсе
   - Cluster ID может быть 0-15, но значение 0 то же самое что и disable
   - Понадобится ребут обоих нод.

   Проверка:

   show chassis cluster status

   Далее мы можем выполнять настройки на Primary node0, и все изменения будут скопированы на secondary node1.

4. Настройка Management interfaces
   Management interfaces позволит нам подключаться по SSH к каждой из нод.

   set groups node1 system host-name SRX1500-N2
   set groups node1 interfaces fxp0 unit 0 family inet address 10.20.200.2/24
   set groups node0 system host-name SRX1500-N1
   set groups node0 interfaces fxp0 unit 0 family inet address 10.20.200.1/24
   set groups global system services ftp
   set groups global system services ssh
   set groups global system services telnet
   set apply-groups "${node}"
   set apply-groups global

5. Настройка Fabric links.
   Control link никакой настройки не требуют. Но Fabric link требуют.

   set interfaces fab0 fabric-options member-interfaces ge-0/0/0
   set interfaces fab1 fabric-options member-interfaces ge-7/0/0

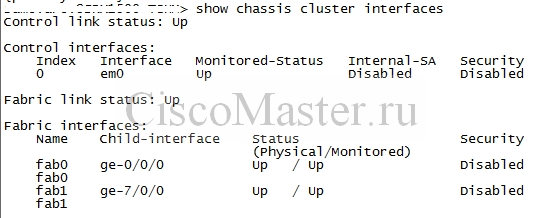

   Для проверки интерфейсов:

   show chassis cluster interfaces



6. Настраиваем Redundancy Groups


   set chassis cluster redundancy-group 0 node 0 priority 100
   set chassis cluster redundancy-group 0 node 1 priority 1
   set chassis cluster redundancy-group 1 node 0 priority 100
   set chassis cluster redundancy-group 1 node 1 priority 1

   Проверка Redundancy Groups:
   show chassis cluster status

Redundancy group 0 по умолчанию представляет control plane. Мы же будем работать с redundancy-group 1.
Можно также добавить команду preempt, что позволит node0 становиться primary, если он временно вышел из строя, но затем вернулся:
set chassis cluster redundancy-group 1 preempt

7. Cluster failover Parameters


   set chassis cluster heartbeat-interval 1000
   set chassis cluster heartbeat-threshold 3

   heartbeat-interval частота запросов heartbeat
   heartbeat-threshold количество пропущенных запросов, после которых нода будет считаться умершей

8. Настройка интерфейсов.


   set chassis cluster reth-count 2
   set interfaces ge-0/0/1 gigether-options redundant-parent reth1
   set interfaces ge-0/0/2 gigether-options redundant-parent reth2
   set interfaces ge-7/0/1 gigether-options redundant-parent reth1
   set interfaces ge-7/0/2 gigether-options redundant-parent reth2

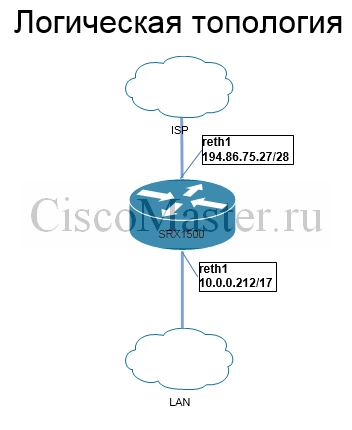

   Далее настраиваем сами reth:

   set interfaces reth1 redundant-ether-options redundancy-group 1
   set interfaces reth1 unit 0 description "LAN"
   set interfaces reth1 unit 0 family inet no-redirects
   set interfaces reth1 unit 0 family inet address 10.0.0.212/17
   set interfaces reth2 redundant-ether-options redundancy-group 1
   set interfaces reth2 unit 0 description "BEELINE"
   set interfaces reth2 unit 0 family inet address 194.86.75.27/28

Далее все остальные настройки делаем как обычно.

Проверка статуса кластера

show chassis cluster status

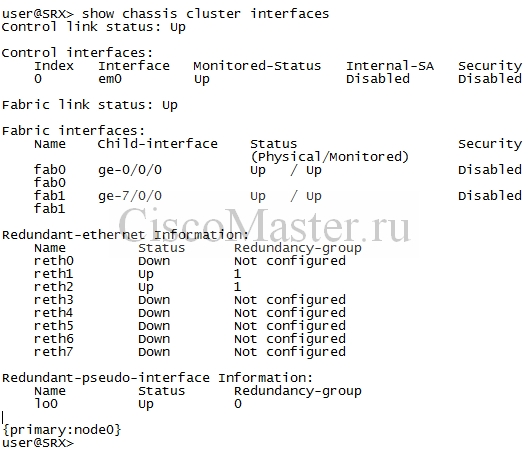

show chassis cluster interfaces

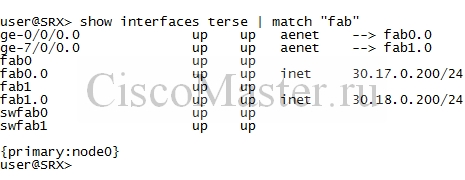

show interfaces terse | match "fab"

show chassis cluster statistics
