Рассмотрим некоторые компоненты Skype for Business Server 2015.

Topology Builder

Topology Builder обеспечивает корректность формирования топологии и обеспечивает правильность конфигурации.
Topology Builder также собирает всю необходимую информацию, необходимую для генерации сертификатов.

Central Management Store

Central Management Store это единое место, где располагается вся configuration data, необходимая для работы Skype for Business.
Данная БД реплицируется на все сервера среды Skype for Business, что даёт следующие преимущества:

• Даёт Fault-Tolerance
• Позволяет серверам продолжать работать даже без доступа к АД

Central Management Store хранится в SQL Server (SQL Express).
Central Management Store работает в режиме master-replica. Т.е. в случае потери master-replica, другая копия может быть promoted to be the master database.

Lync Storage Service

The Lync Storage Service (LYSS) - представляет собой абстрактный интерфейс для доступа к данным внутри других приложений.
В данный момент такими приложениями являются Microsoft SQL Server и Microsoft Exchange 2013.

Windows Fabric

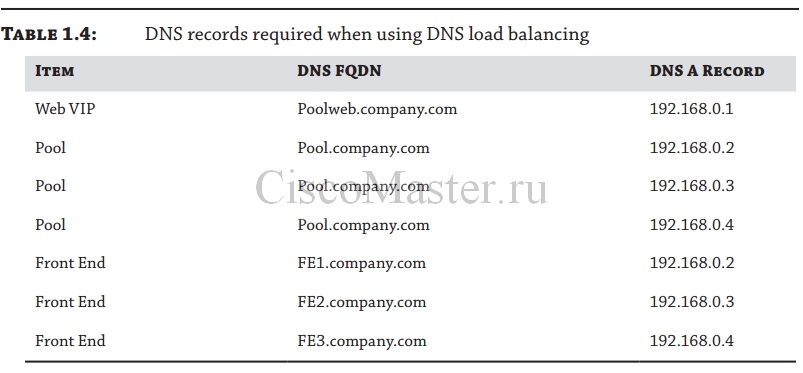

DNS Load Balancing

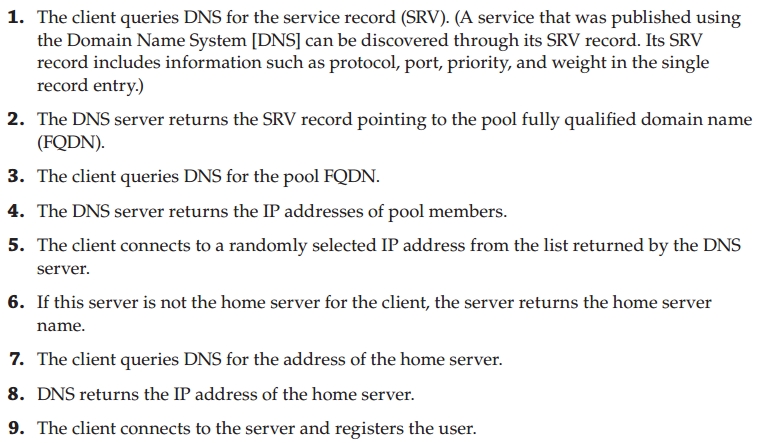

Используется для распределения нагрузки:

Installable Server roles

Skype for Business Server 2015 может нести следующие роли:
◆ Front End
◆ Back End
◆ Edge
◆ Director
◆ Mediation
◆ Persistent Chat
◆ Video Interoperability Server
◆ Survivable Branch Appliance
◆ Survivable Branch Server

Для большинства ролей можно разворачивать pools, это делается для надёжности и масштабируемости.
Pool - это набор серверов, выполняющих одинаковую роль.

Front End

Front End server - это сервер, к которому происходят подключения клиентов.
Front End server выполняет registration и routing requests/
Front End server несёт web component services: Address Book, Group Expansion, Control Panel, and Reach.

Back End

Содержит БД SQL Server.

Standard edition Server - одновременно выполняет роли выполняет Front End и Back End, при этом используется SQL express database.

Edge

Edge role разворачивается на границе с интернет и предназначена для:

• Remote access
• Federation with other organizations

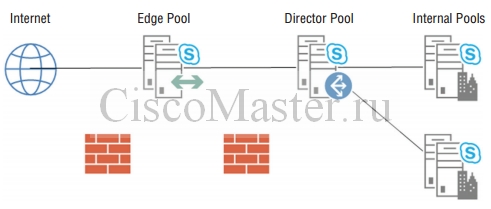

Director

Обеспечивает authentication. Рекомендуется его устанавливать рядом с Edge для обеспечения аутентификации внешнего трафика. Director оградит внешний трафик от непосредственного общения с Front End.

Mediation

Mediation role - это программный интерфейс для выхода в Public Switched Telephone Network (PSTN).
Обычно Mediation используется совместно с media gateway device, к которому производится физическое подключение.
При этом программные виды подключения SIP trunking возможно построить и без использования media gateway device.

Persistent Chat

Persistent Chat это отдельная chat room или channel. Их смысл в том, что контент оттуда никуда не теряется.

Survivable Branch Appliance

Survivable Branch Appliance (SBA) - это физическая железка от производителей:
◆ Audiocodes
◆ Sonus
◆ Ferrari Electronics

SBA предназначена для работы в филиалах, самодостаточна и несёт несколько ролей сразу.
SBA позволяет клиентам в филиале продолжать работать при временной недоступности основных серверов, при этом клиент начинает работать в режиме Survivable mode.

Survivable Branch Server

Тоже самое что и SBA, но не включает в себя media gateway.
Подходит для тех офисов, где media gateway реализован отдельно.

Monitoring and Archiving

Перехватывает и логирует Quality of Experience, а также Call Detail Record.
Информация хранится в SQL Server database .

Video Interoperabilty Server

Video Interoperability Server (VIS) обеспечивает интеграцию Skype for Business и оборудования стороннего производителя.
Поддерживается следующее оборудование:
◆ Cisco C40
◆ Cisco C60
◆ Cisco C90
◆ Cisco MX200
◆ Cisco MX300
◆ Cisco DX80
◆ Cisco EX60
◆ Cisco EX90
◆ Cisco SX20
