Подключение AUX to Console

вт, 23/10/2018 - 14:56 — vs

Иногда бывают ситуации когда удобно подключаться консолью методом AUX to Console.
Т.е. с управляемого оборудования на консоль другого.

Настройка AUX

line aux 0
  speed 9600
  databits 8
  parity none
  stopbits 1
  exec-timeout 0 0
  no activation-character
  no editing
  transport input telnet
  transport output none
  escape-character NONE

Подготовка кабеля

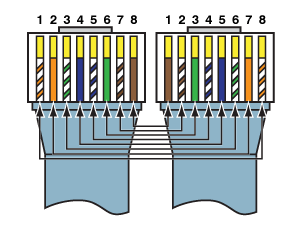

Нам понадобится кабель RJ-45 – RJ-45, Cisco Console Rollover Cable.

Определение номера линии

Bauservice#show line
   Tty Line Typ     Tx/Rx    A Modem  Roty AccO AccI  Uses  Noise Overruns  Int
      0    0 CTY              -    -      -    -    -     0      0    0/0      -
      1    1 AUX   9600/9600  -    -      -    -    -     0      0    0/0      -
*   578  578 VTY              -    -      -    -   23    23      0    0/0      -
    579  579 VTY              -    -      -    -   23     8      0    0/0      -
    580  580 VTY              -    -      -    -   23     9      0    0/0      -
    581  581 VTY              -    -      -    -   23     2      0    0/0      -
    582  582 VTY              -    -      -    -   23     2      0    0/0      -
    583  583 VTY              -    -      -    -   23     0      0    0/0      -
    584  584 VTY              -    -      -    -   23     0      0    0/0      -
    585  585 VTY              -    -      -    -   23     0      0    0/0      -
    586  586 VTY              -    -      -    -   23     0      0    0/0      -
    587  587 VTY              -    -      -    -   23     0      0    0/0      -
    588  588 VTY              -    -      -    -   23     0      0    0/0      -
    589  589 VTY              -    -      -    -   23     0      0    0/0      -
    590  590 VTY              -    -      -    -   23     0      0    0/0      -
    591  591 VTY              -    -      -    -   23     0      0    0/0      -
    592  592 VTY              -    -      -    -   23     0      0    0/0      -
    593  593 VTY              -    -      -    -   23     0      0    0/0      -

Line(s) not in async mode -or- with no hardware support:
2-577

AUX висит на линии 1, тогда порт подключения: 2000 + 1 = 2001

На роутере набираем:
telnet 10.5.0.1 2001
где 10.5.0.1 - адрес внутреннего интерфейса роутера
