В данных экспериментах использовалось оборудование Cisco 3945, Cisco c881.

Тестирование скорости без MPLS

C:\Users\Admin>ping 192.168.10.45 -t -l 1500
Обмен пакетами с 192.168.10.45 по с 1500 байтами данных:
Ответ от 192.168.10.45: число байт=1500 время=14мс TTL=124
Ответ от 192.168.10.45: число байт=1500 время=13мс TTL=124
Ответ от 192.168.10.45: число байт=1500 время=10мс TTL=124
Ответ от 192.168.10.45: число байт=1500 время=15мс TTL=124

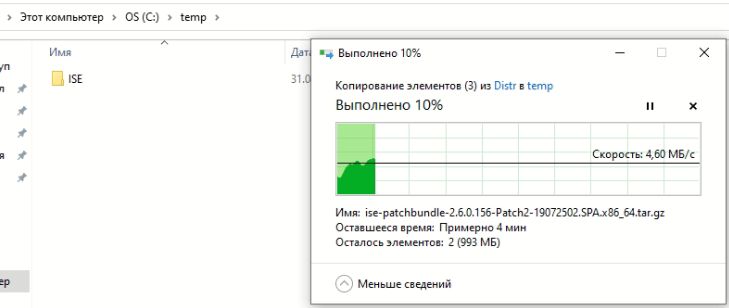

Скорость копирования в среднем 4МБ/c

Проброс через MPLS

Источники
L2VPN and Ethernet Services Configuration Guide for Cisco NCS 5500 Series Routers, IOS XR Release 6.6.x
https://www.cisco.com/c/en/us/td/docs/iosxr/ncs5500/vpn/66x/b-l2vpn-cg-n...

Настраиваем EoMPLS на маршрутизаторах Cisco
https://habr.com/ru/post/64073/

Troubleshooting EoMPLS on Routers
https://library.tebyan.net/f/Viewer/Read/142403/51

VPLS over GRE
https://content.cisco.com/chapter.sjs?uri=/searchable/chapter/content/en...

На роутерах поднимаем интерфейсы loopback из подсети: 192.168.250.0/24
Оба этих IP должны быть доступны для обоих роутеров.

interface Loopback0
 ip address 192.168.250.1 255.255.255.255

router eigrp 10
 network 192.168.250.1 0.0.0.0
 no passive-interface Loopback0


interface Loopback0
 ip address 192.168.250.50 255.255.255.255

router eigrp 10
 network 192.168.250.50 0.0.0.0
 no passive-interface Loopback0

Включаем MPLS и LDP

mpls ip

interface Tunnel200
 mpls ip
 mpls mtu 1524

interface Tunnel300
 mpls ip
 mpls mtu 1524

Проверка:

R1#show mpls interfaces
Interface              IP            Tunnel   BGP Static Operational
Tunnel200              Yes (ldp)     No       No  No     Yes
Tunnel300              Yes (ldp)     No       No  No     Yes

moscow3945#show mpls interfaces
Interface              IP            Tunnel   BGP Static Operational
Tunnel200              Yes (ldp)     No       No  No     Yes
Tunnel300              Yes (ldp)     No       No  No     Yes

moscow3945#show mpls ldp neighbor
    Peer LDP Ident: 192.168.250.50:0; Local LDP Ident 192.168.250.1:0
        TCP connection: 192.168.250.50.30135 - 192.168.250.1.646
        State: Oper; Msgs sent/rcvd: 123/122; Downstream
        Up time: 00:03:48
        LDP discovery sources:
          Tunnel200, Src IP addr: 192.168.242.50
          Tunnel300, Src IP addr: 192.168.243.50
        Addresses bound to peer LDP Ident:
          77.74.26.34     192.168.250.50  192.168.242.50  192.168.243.50

R1#show mpls ldp neighbor
    Peer LDP Ident: 192.168.250.1:0; Local LDP Ident 192.168.250.50:0
        TCP connection: 192.168.250.1.646 - 192.168.250.50.30135
        State: Oper; Msgs sent/rcvd: 123/124; Downstream
        Up time: 00:04:39
        LDP discovery sources:
          Tunnel200, Src IP addr: 192.168.242.1
          Tunnel300, Src IP addr: 192.168.243.1
        Addresses bound to peer LDP Ident:
          192.168.250.1   89.175.185.129  217.69.214.28   217.69.214.30
          192.168.252.57  192.168.252.2   192.168.252.41  192.168.242.1
          192.168.243.1   192.168.245.1   192.168.246.1

Укажем нашему роутеру, что в качестве «router-id» будет использоваться loopback интерфейс

mpls ldp router-id Loopback0 force

Поднимаем VPWS

VPWS — Virtual Private Wire Service.

moscow3945

interface GigabitEthernet0/2.50
 description --mpls-test--
 encapsulation dot1Q 50
 xconnect 192.168.250.50 50 encapsulation mpls

R1

interface Vlan50
 description --mpls-test--
 xconnect 192.168.250.1 50 encapsulation mpls

Проверка:

show mpls ldp neighbor
show mpls l2transport vc
show mpls forwarding-table

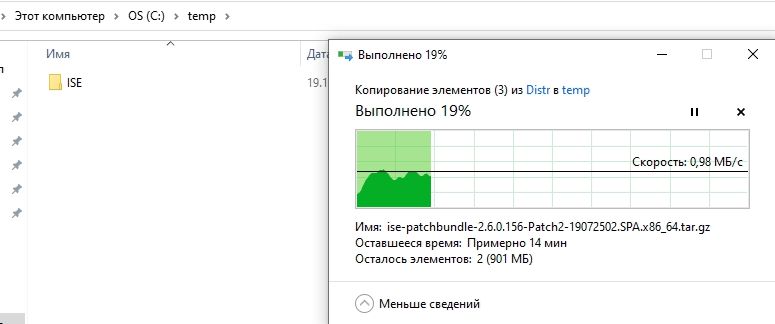

При тестовом копировании скорость низкая:

Попытка поднять соединение через GRE

R1#

interface Tunnel 10
description ###test MPLS
bandwidth 2000
ip address 192.168.252.74 255.255.255.252
ip bandwidth-percent eigrp 10 1000
tunnel source FastEthernet4
tunnel destination 217.x9.214.28
mpls ip

router eigrp 10
network 192.168.252.72 0.0.0.3
no passive-interface Tunnel10

moscow3945#

interface Tunnel 10
description ###test MPLS
bandwidth 2000
ip address 192.168.252.73 255.255.255.252
ip bandwidth-percent eigrp 10 1000
tunnel source 217.x9.214.28
tunnel destination 77.x4.26.34
mpls ip

router eigrp 10
network 192.168.252.72 0.0.0.3
no passive-interface Tunnel10

Результат на 1.4 Мбит

Канал точка-точка Ethernet over L2TP на Cisco

https://www.cisco.com/c/en/us/support/docs/ip/layer-two-tunnel-protocol-...
https://habr.com/ru/sandbox/57753/
https://ciao-cacao.blogspot.com/2012/03/lan-inetnet-l2tpv3.html

https://www.cisco.com/c/en/us/support/docs/ip/generic-routing-encapsulat...
https://www.cisco.com/c/en/us/support/docs/dial-access/virtual-private-d...

https://www.youtube.com/watch?v=CIRnIu6uE4A&t=2123s

https://www.cisco.com/c/en/us/td/docs/ios-xml/ios/wan_lserv/configuratio...

moscow3945

pseudowire-class ether-50
 encapsulation l2tpv3
 protocol none
 ip local interface Loopback0
 ip pmtu
!
interface GigabitEthernet0/2.50
 no ip address
 xconnect 192.168.250.50 50 encapsulation l2tpv3 manual pw-class ether-50
  l2tp id 1 50

! Local ID=1, Remote ID=50.
! На другом роутере ID должны быть такими же, но поменяны местами

R1

pseudowire-class ether-50
 encapsulation l2tpv3
 protocol none
 ip local interface Loopback0
 ip pmtu
!
interface Vlan50
 no ip address
 xconnect 192.168.250.1 50 encapsulation l2tpv3 manual pw-class ether-50
  l2tp id 50 1

Результат на 1.4 Мбит.
При этом недоступна команда ip pmtu, которая не позволяет разогнаться за счет уменьшения MTU
