Router и Proxy

Очень часто возникает ситуация, когда в одной сети находится router и Proxy. Например вот так


На роутере настроен NAT и поднят VPN, через который доступны другие сети (сети филиалов). В качестве прокси может выступать TMG, Kerio и т.д.

Возникает вопрос, как и на чем делать маршрутизацию в данном случае.

Существует несколько вариантов:

1. Маршрутизация на ядре

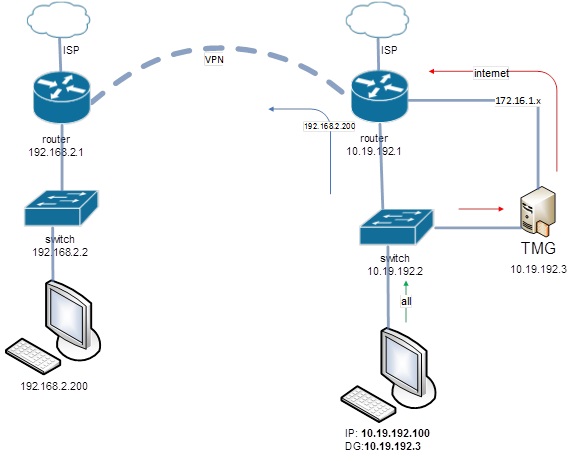

В данном случае схема приобретает вот такой вид:

Мы видим, что вся маршрутизация происходит на ядре. У клиентов прописываем DG 10.19.192.3 . Коммутатор д.б. L3.

Самый лучший вариант, в котором ни роутер ни прокси не загружен лишним трафиком, каждый обрабатывает именно свой трафик.

2. Маршрутизация на прокси (TMG)

В случае, когда по каким-то причинам ядро у нас отсутствует, маршрутизацию приходится выполнять чем-либо другом, например на прокси. В нашем случае это TMG, который помимо функций прокси умеет маршрутизировать.

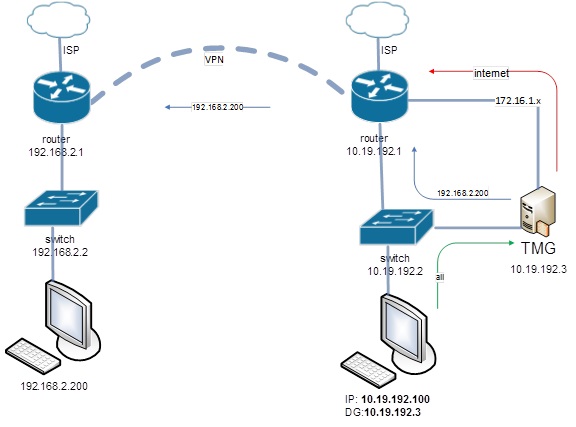

Схема приобретает следующий вид:


При этом на TMG необходимо настроить маршрутизацию между подсетями (subnets)

и разрешить трафик

Надо понимать, что здесь мы экономим на ядре, и весь туннельный трафик идет через TMG.

3. Маршрутизация на уровне клиента

Здесь, мы на каждом клиенте указываем, какие сети и через что будут доступны.

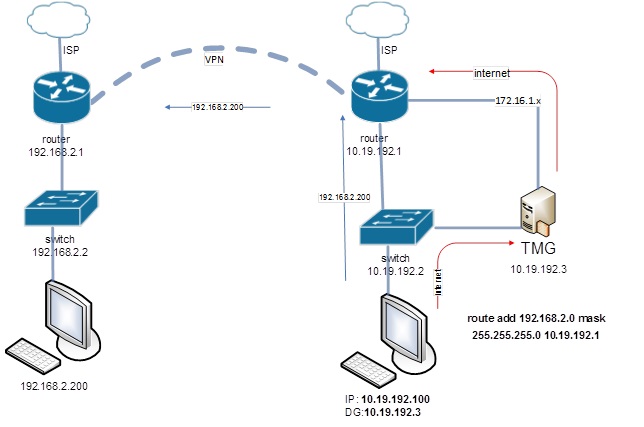

Здесь возникает необходимость на каждом клиенте прописать маршрут, у нас он будет выглядеть вот так (для windows-клиентов)

route add 192.168.2.0 mask 255.255.255.0 10.19.192.1 -p

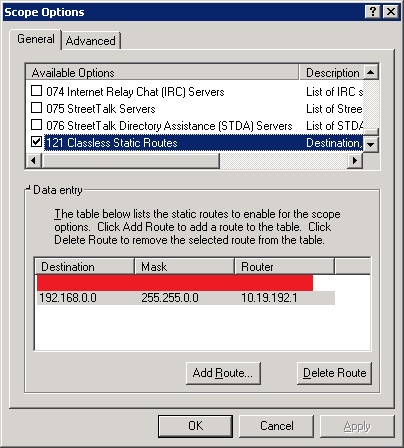

Данный маршрут можно раздавать через DHCP опция 121 static routes.

Здесь особенность в том, что маршрутизация трафика зависит от настроек клиента.

4. ICMP redirect (ICMP type 5)

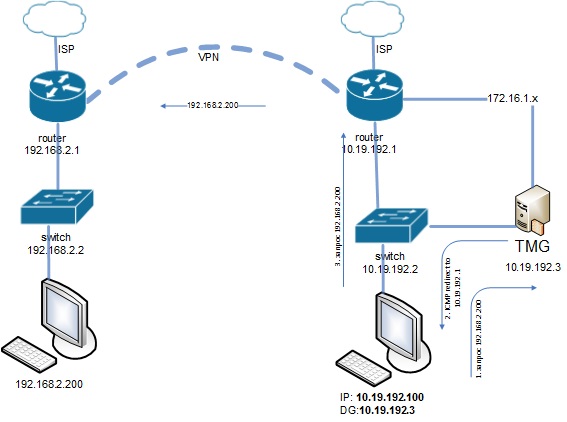

Так же можно использовать ICMP redirect (ICMP type 5). ICMP redirect в целях безопасности по умолчанию отключен.
Что бы его включить необходимо в реестре изменить параметр EnableICMPRedirect на 1.


И создать правило, разрешающее ICMP редирект


Как я уже говорил, самый лучший вариант №1 с использованием ядра, но так же имеют право существовать и другие варианты и их комбинации, например 2-й + 3-й. Т.е. маршруты раздаем клиентам через DHCP, а те у кого возникли проблемы, не прописался маршрут и т.д. будут ходить через TMG.
