trunk between cisco and dlink

ср, 26/08/2015 - 19:37 — akrasnojen

Иногда встречаются ситуации, в которых по каким-либо причинам, требуется соединить транком оборудование cisco и не cisco, например Dlink DES-1210-28P.

DES-1210-28P - имеет 24 PoE порта, но т.к. коммутатор очень простой - то он WEB-management.

Схема подключения


cisco

interface GigabitEthernet1/0/10
 description trunk to DES-1210-28P
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 1,253
 switchport mode trunk

Dlink

Заходим браузером на страницу управления Dlink.

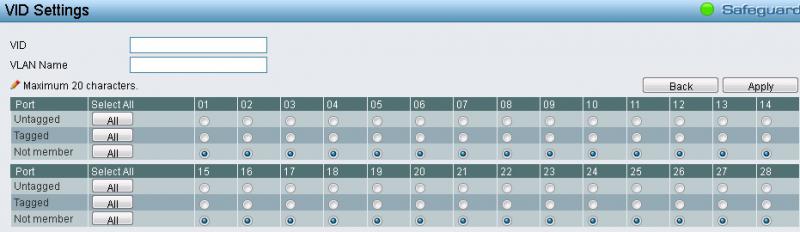

далее VLAN -> 802.1Q VLAN -> Add

создаем нужные нам VLAN


Здесь важно понять что:

tagget port - весь проходящий трафик должен быть тегированным. Не тегированный трафик отбрасывается.
untagget port - на исходящем трафике убирается тег VLAN, на входящем – присваивается тег назначенного VLAN.

Т.е. в терминологии cisco trunk|access port

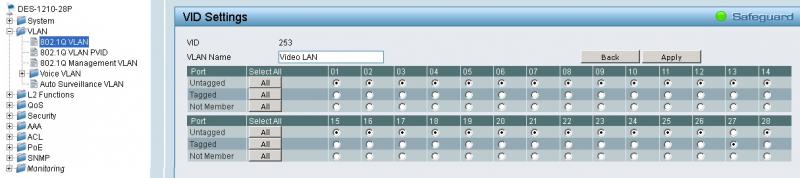

Делаем порты 1-26,28 access-port, 27-й trunk

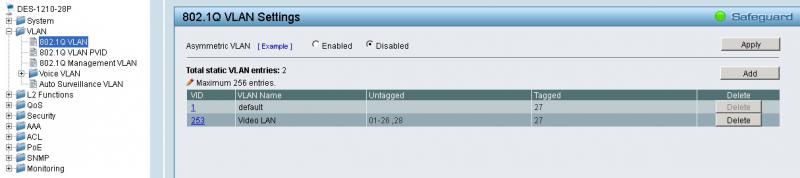

В итоге имеем следующую конфигурацию
