Для подготовки загрузочной флешки нам понадобятся:
Образ с ОС:
Check_Point_R81.20_T631.iso

Средство создания bootable Flash:
rufus-3.21.exe

Средство Checkpoint для создания USB Flash для установки Gaia
ISOmorphic.exe

Помещаем три файла в папку C:\TEMP

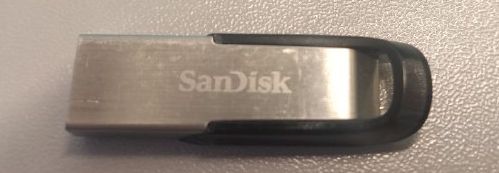

Не всякая флешка подойдет.

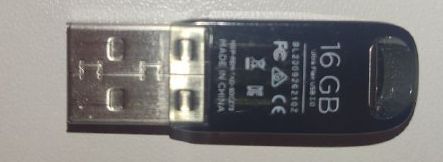

Подойдут например эти:

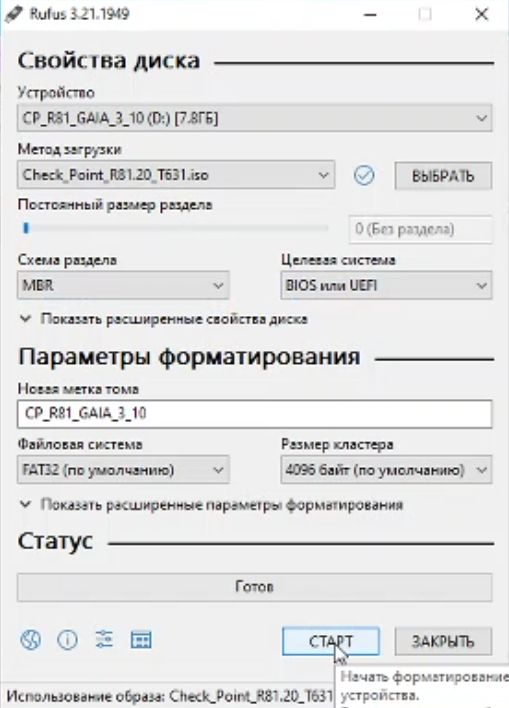

Запускаем rufus-3.21.exe

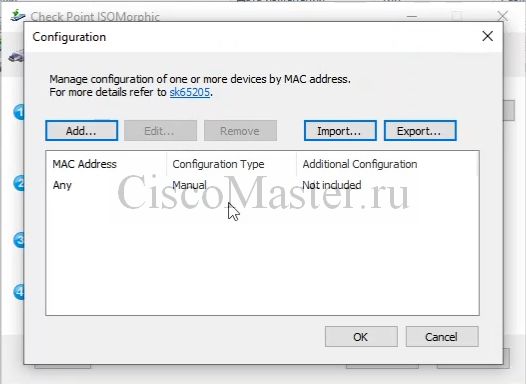

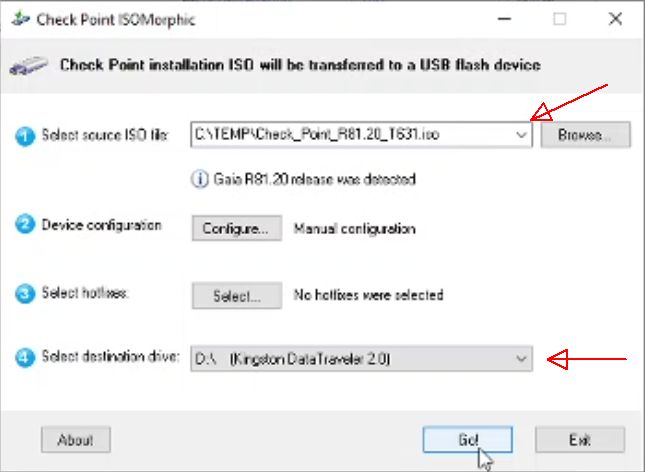

Запускаем ISOmorphic.exe от имени Администратора:

Установка chkp01

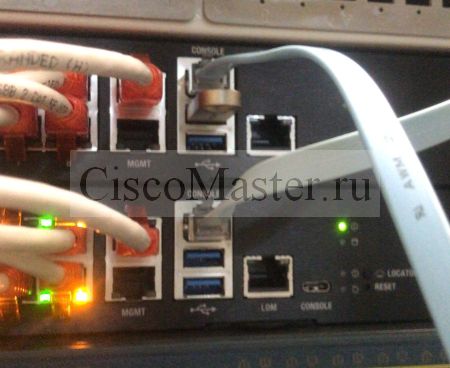

Вставляем флеш в верхнюю ноду:

Ребутаем верхнюю ноду по питанию.
Либо заходим под логином admin/admin. Далее команду reboot.

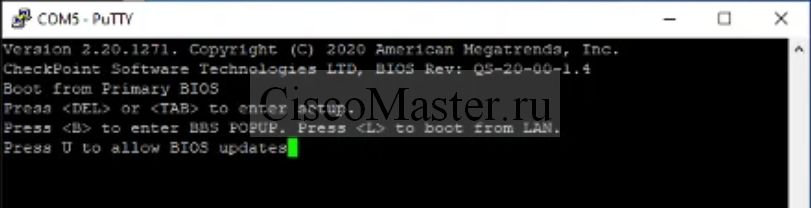

Нажимаем DEL или TAB в самом начале:

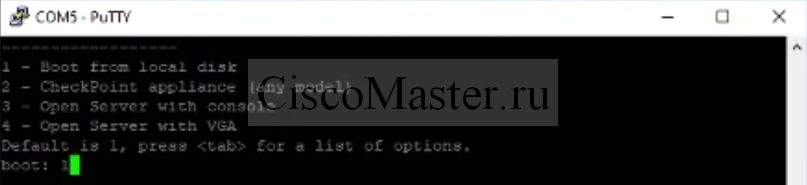

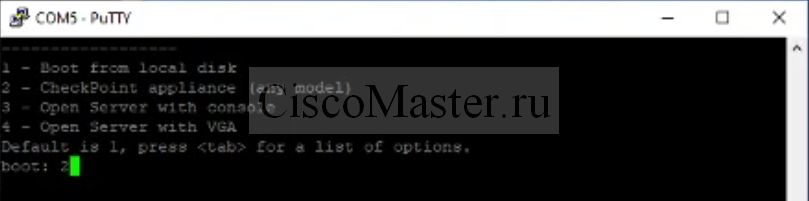

Выбираем 2:

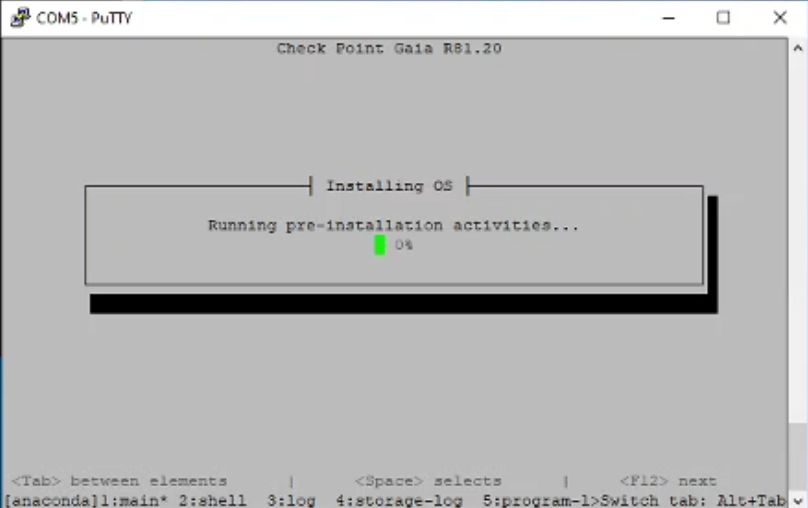

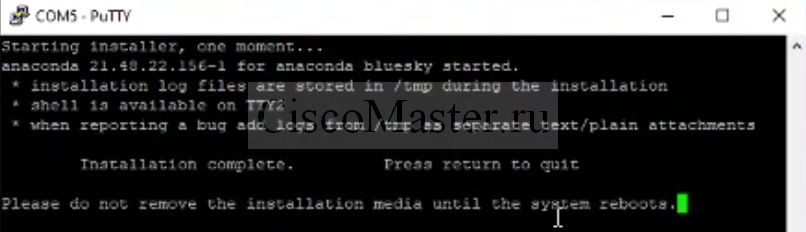

Далее система захочет ребутнуться, флешку НЕ вытаскиваем:

На этот раз выбираем 1

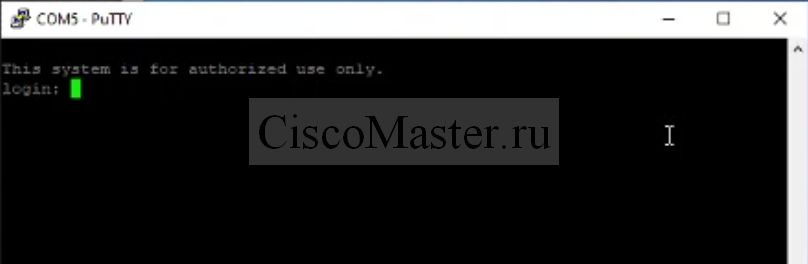

После загрузки увидим приглашение:

Консольный ноут нужно соединить патч-кордом с 1 нодой с менеджмент интерфейсом.

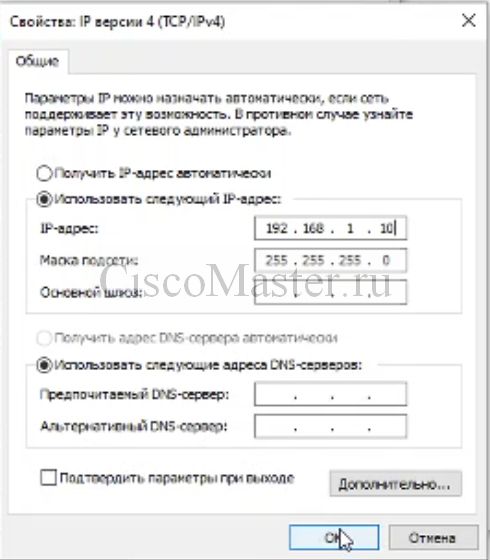

Вешаем на интерфейс ноута адрес 192.168.1.10:

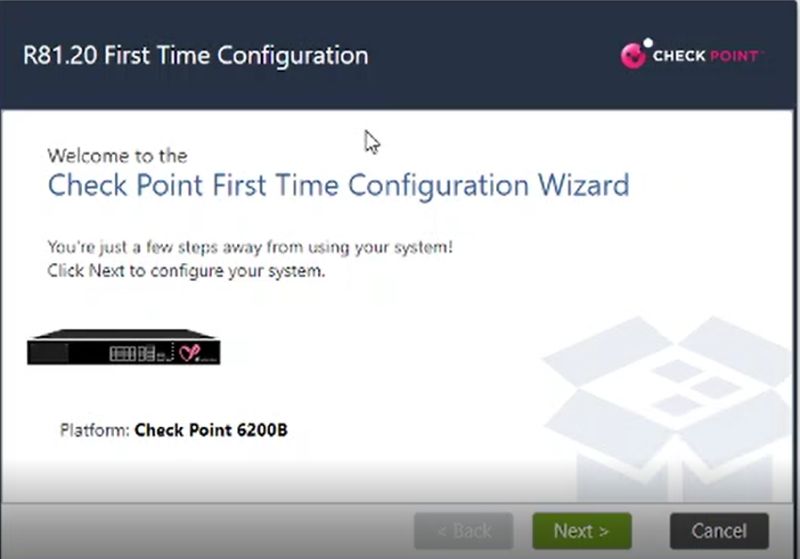

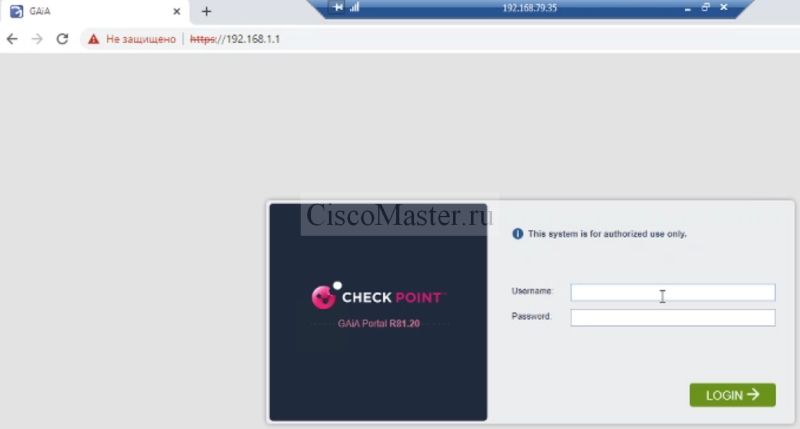

Заходим браузером на адрес:
https://192.168.1.1

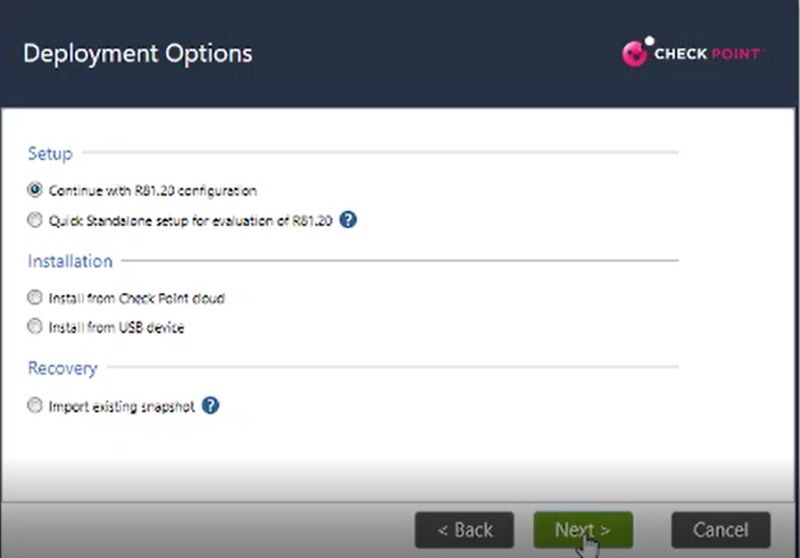

Вводим дефолтный пароль admin/admin

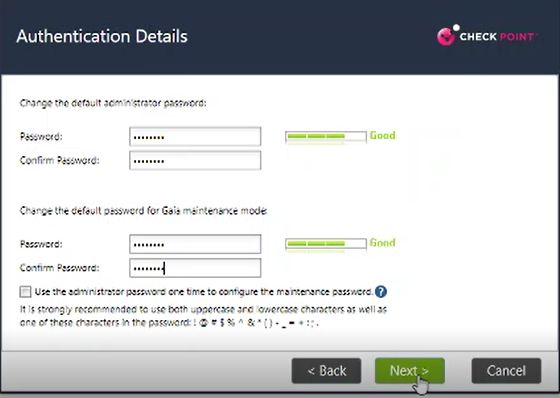

Вводим новый пароль для admin, а также пароль для Gaia maintenance mode

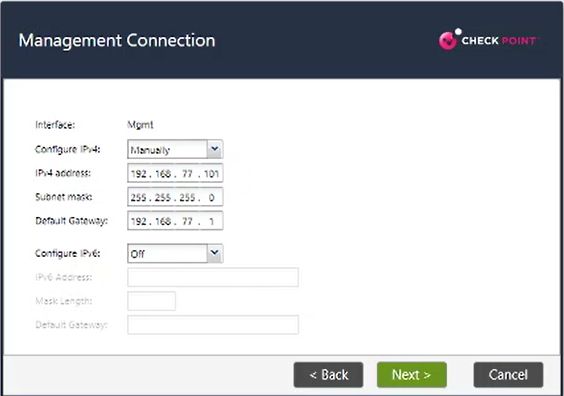

Вводим сетевые параметры в соответствии со схемой:

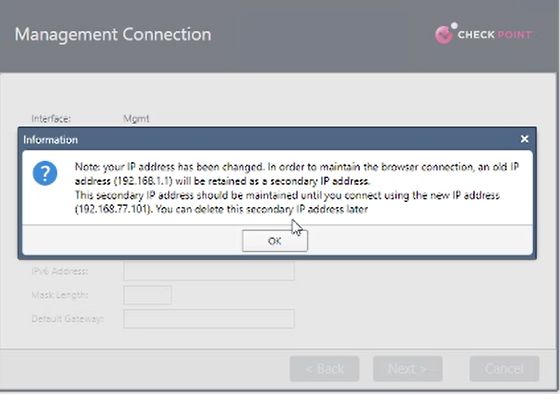

Сетевое подключение останется по старому IP, пока мы не подключимся по новому:

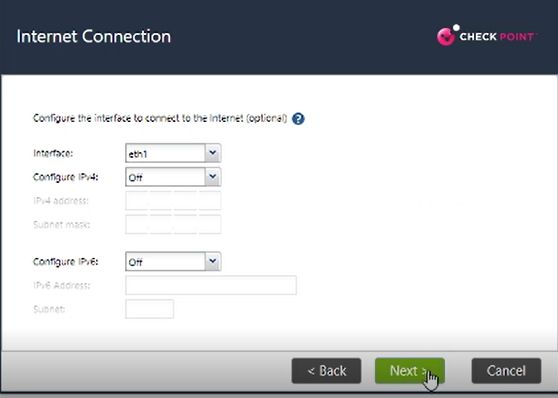

Остальные интерфейсы мы настроим позднее

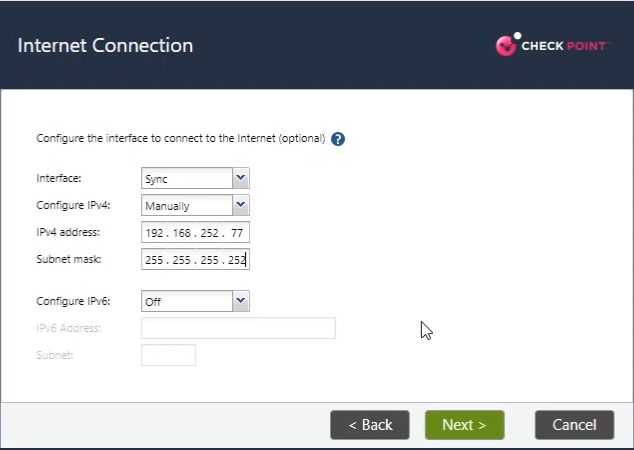

В следующем окне можно ввести параметры интерфейса Sync (можно ввести и позже)

Вводим сетевые параметры в соответствии со схемой:

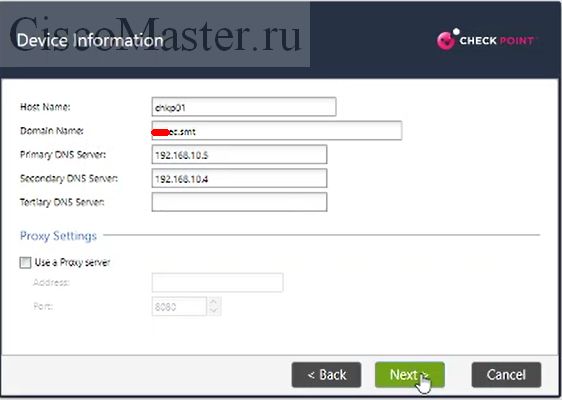

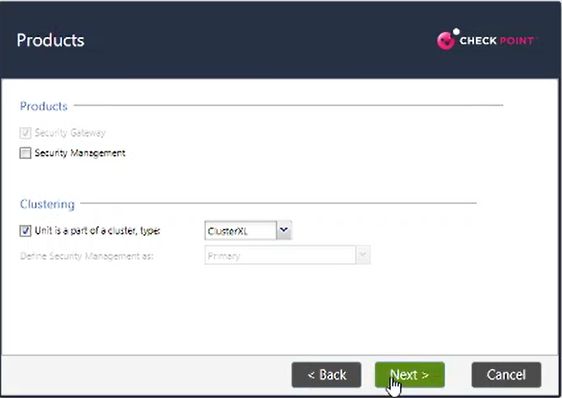

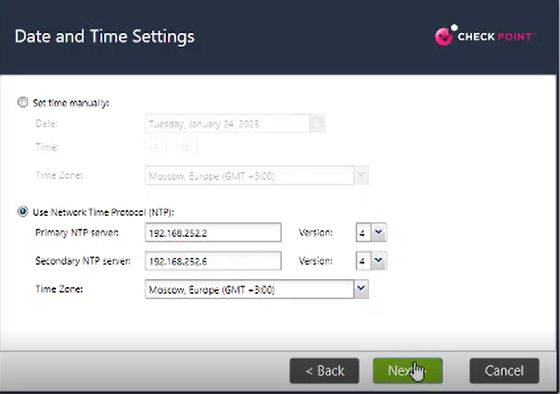

Нода будет являться частью кластера ClusterXL, поэтому отмечаем:

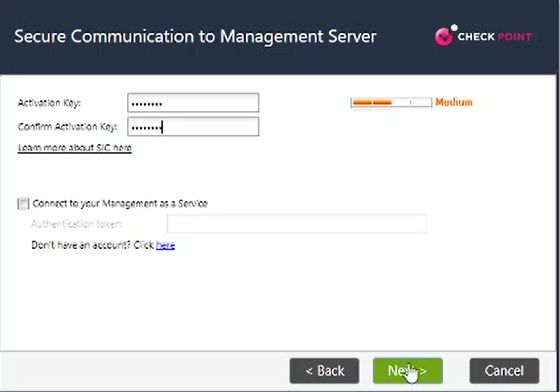

Вводим Activation key, который нам понадобится для инициализации соединения SIC между SMS и нодой

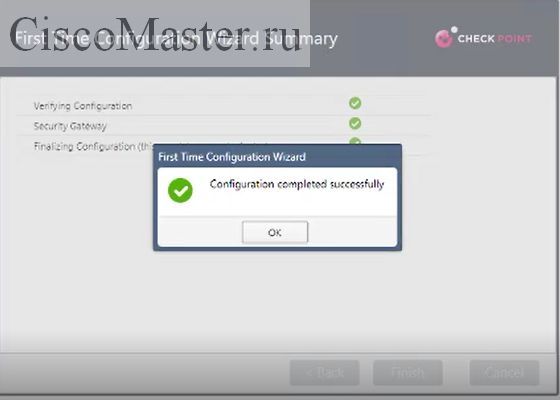

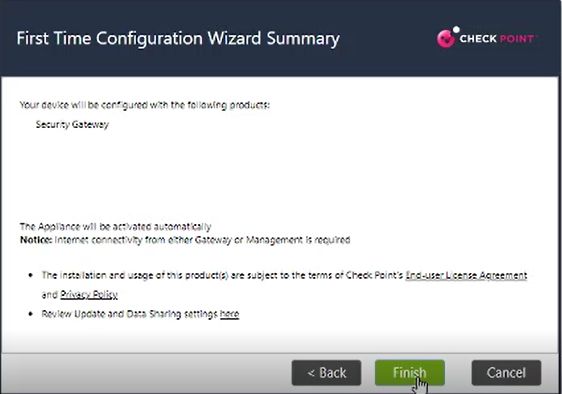

Начнется Configuration Process

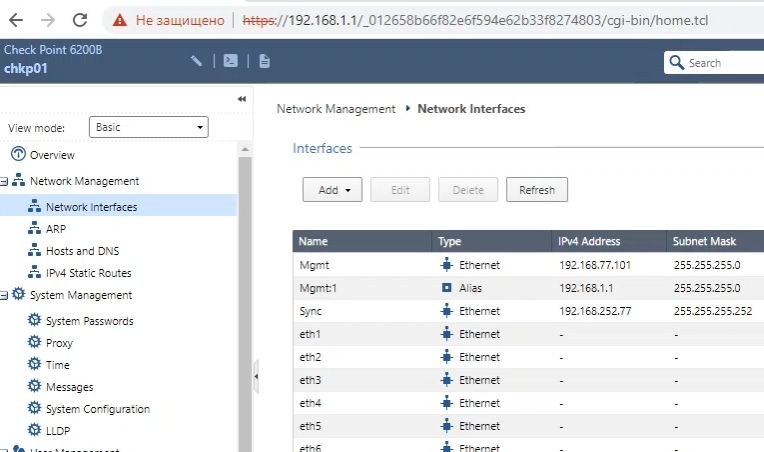

На этом же этапе можно проверить сетевые настройки:

Здесь удаляем адрес 192.168.1.1

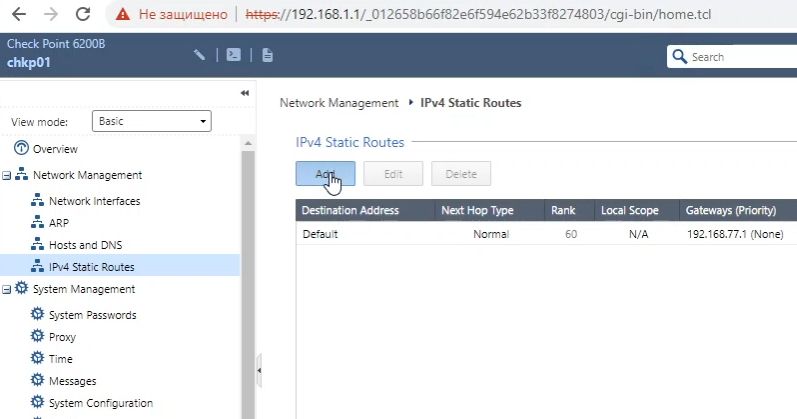

Проверить маршруты:

Теперь можно Management chkp01 оторвать от ноута и вернуть на коммутатор.

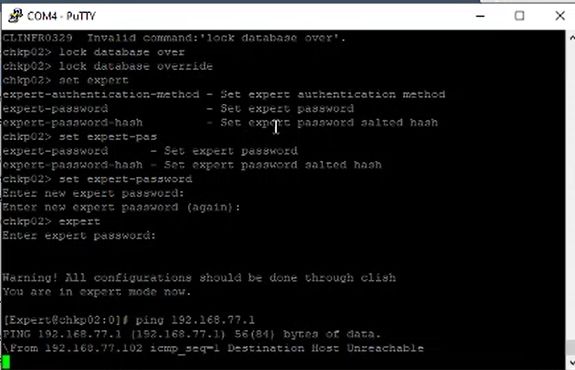

Проверка пингом

lock database override
set expert-password

Устанавливаем пароль. Можно для начала аналогичный admin
Заходим в expert

expert
ping 192.168.77.1

После подключения mgmt к коммутатору, обе ноды должны пинговать шлюз, а к ним можно подключиться.

Если пинга нет, нам поможет
ifconfig - проверка сетевых настроек
tcpdump -nni Mgmt

Поверка установки

lock database override
expert
ping ya.ru

Проверка лицензий

cplic print

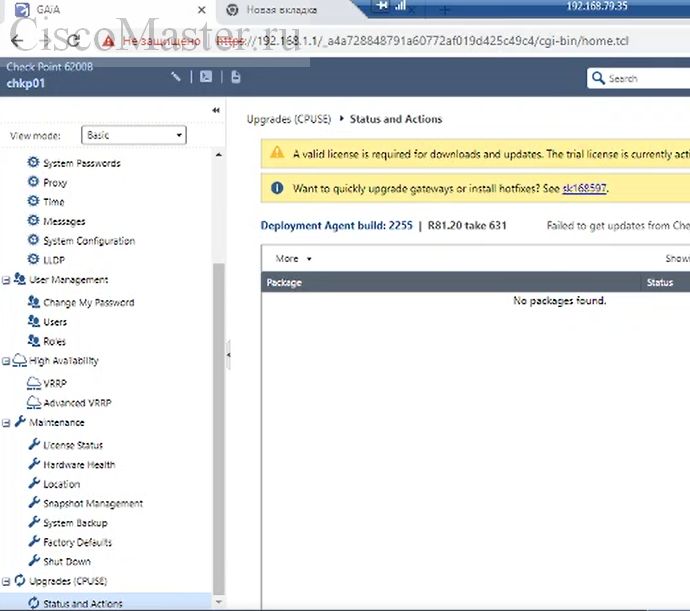

Проверим статус апгрейдов:

Аналогичная команда проверки загруженных packages:

show installer packages

Проверим наличие обновлений:

lock database override
installer check-for-updates

curl cli -k -v https://updates.checkpoint.com

?????

Создание BOND интерфейсов

На chkp01 выполняем команды:

add bonding group 1 interface eth1
add bonding group 1 interface eth2
set bonding group 1 mode 8023AD
set bonding group 1 xmit-hash-policy layer3+4

add bonding group 2 interface eth3
add bonding group 2 interface eth4
set bonding group 2 mode 8023AD
set bonding group 2 xmit-hash-policy layer3+4

add bonding group 3 interface eth5
add bonding group 3 interface eth6
set bonding group 3 mode 8023AD
set bonding group 3 xmit-hash-policy layer3+4

add bonding group 4 interface eth7
add bonding group 4 interface eth8
set bonding group 4 mode 8023AD
set bonding group 4 xmit-hash-policy layer3+4

Проверка

show configuration interface

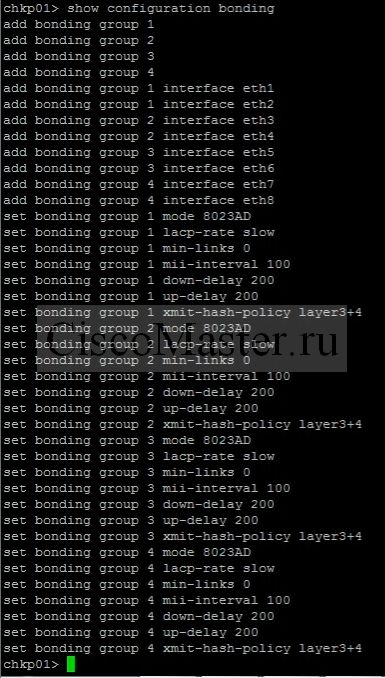

show configuration bonding

show bonding group 1

Ответная настройка со стороны Cisco

C3560CHKP#

interface Port-channel1
 description chkp01_L2VS
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 180,181
 switchport mode trunk
!
interface GigabitEthernet0/1
 description chkp01_L2VS
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 180,181
 switchport mode trunk
 channel-protocol lacp
 channel-group 1 mode active
!
interface GigabitEthernet0/2
 description chkp01_L2VS
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 180,181
 switchport mode trunk
 channel-protocol lacp
 channel-group 1 mode active
!
interface Port-channel2
 description chkp01_L3VS
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 75,81
 switchport mode trunk
!
interface GigabitEthernet0/3
 description chkp02_L3VS
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 75,81
 switchport mode trunk
 channel-protocol lacp
 channel-group 2 mode active
!
interface GigabitEthernet0/4
 description chkp02_L3VS
 switchport trunk encapsulation dot1q
 switchport trunk allowed vlan 75,81
 switchport mode trunk
 channel-protocol lacp
 channel-group 2 mode active

Создание VLAN

Поверх бондов создаём транки:

add interface bond1 vlan 180
add interface bond1 vlan 181
add interface bond2 vlan 180
add interface bond2 vlan 181
add interface bond3 vlan 75
add interface bond3 vlan 81
add interface bond4 vlan 190

set interface bond1.180 state on
set interface bond1.181 state on
set interface bond2.180 state on
set interface bond2.181 state on
set interface bond3.75 state on
set interface bond3.81 state on
set interface bond4.190 state on

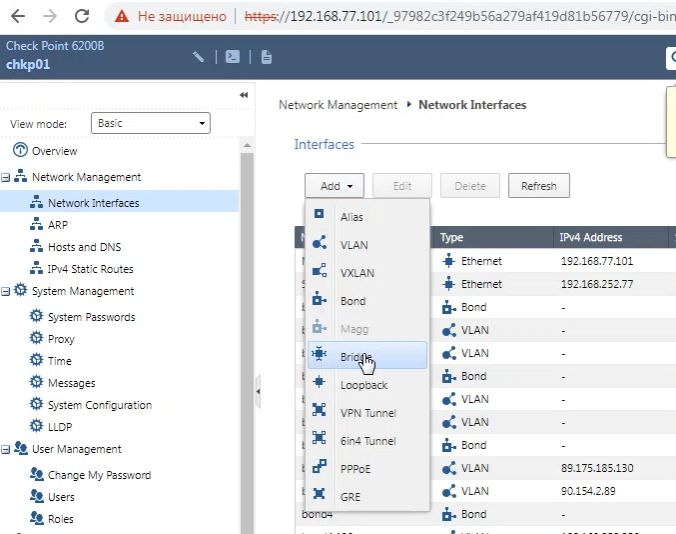

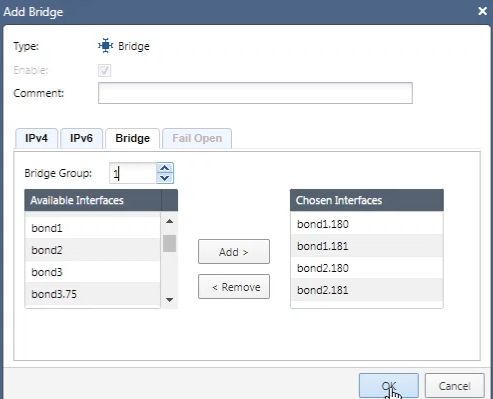

Для BOND L2 создаём Bridge

Установка IP и статических маршрутов

set interface bond3.75 ipv4-address 89.175.185.150 mask-length 27
set interface bond3.81 ipv4-address 90.154.2.88 mask-length 28
set interface bond4.190 ipv4-address 192.168.252.251 mask-length 29

set static-route 192.168.0.0/16 nexthop gateway address 192.168.252.249 on
set static-route 172.16.0.0/12 nexthop gateway address 192.168.252.249 on
set static-route 10.0.0.0/8 nexthop gateway address 192.168.252.249 on
set static-route default nexthop gateway address 89.175.185.129 on

Проверка:
show configuration interface
show configuration static route
ping
show arp dynamic

Удалить маршрут
set static-route default nexthop gateway address 192.168.77.1 off

Настройка архивирования

add backup-scheduled name chkp01 ftp 192.168.10.198 path / username "checkpoint" password ***
set backup-scheduled name chkp01 recurrence weekly days 6 time 03:45
set backup-scheduled name chkp01 retention-policy max-backups-to-keep 5

Устанавливаем expert-password

lock database override
set expert-password

Сохраняем конфиг:

save config

Установка chkp02

Устанавливаем Gaia аналогично.

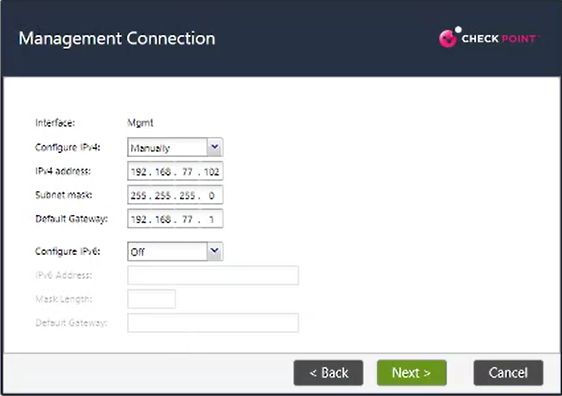

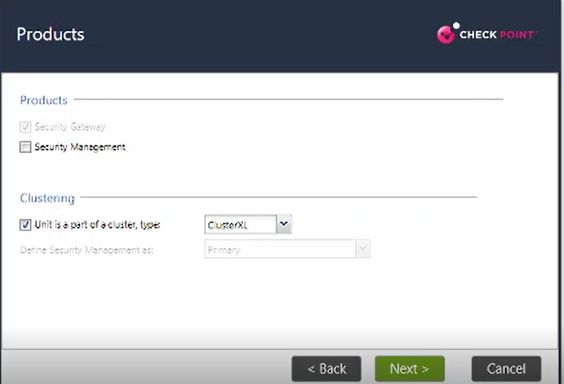

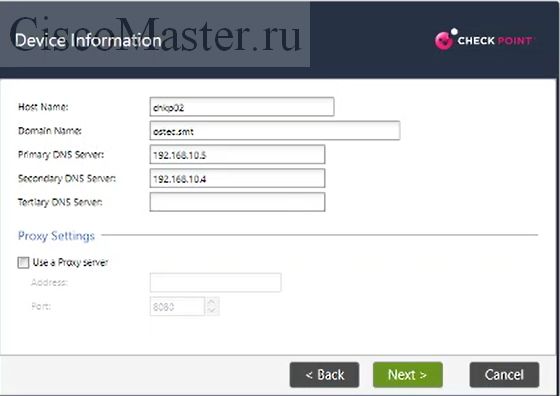

Настройки выполняем также аналогично, кроме скринов:

Создание BOND интерфейсов на chkp02

На chkp02 выполняем аналогичные команды:

add bonding group 1 interface eth1
add bonding group 1 interface eth2
set bonding group 1 mode 8023AD
set bonding group 1 xmit-hash-policy layer3+4

add bonding group 2 interface eth3
add bonding group 2 interface eth4
set bonding group 2 mode 8023AD
set bonding group 2 xmit-hash-policy layer3+4

add bonding group 3 interface eth5
add bonding group 3 interface eth6
set bonding group 3 mode 8023AD
set bonding group 3 xmit-hash-policy layer3+4

add bonding group 4 interface eth7
add bonding group 4 interface eth8
set bonding group 4 mode 8023AD
set bonding group 4 xmit-hash-policy layer3+4

Создание VLAN на chkp02

Поверх бондов создаём транки:

add interface bond1 vlan 180
add interface bond1 vlan 181
add interface bond2 vlan 180
add interface bond2 vlan 181
add interface bond3 vlan 75
add interface bond3 vlan 81
add interface bond4 vlan 190

set interface bond1.180 state on
set interface bond1.181 state on
set interface bond2.180 state on
set interface bond2.181 state on
set interface bond3.75 state on
set interface bond3.81 state on
set interface bond4.190 state on

Установка IP и статических маршрутов на chkp02

set interface bond3.75 ipv4-address 89.175.185.151 mask-length 27
set interface bond3.81 ipv4-address 90.154.2.89 mask-length 28
set interface bond4.190 ipv4-address 192.168.252.252 mask-length 29

set static-route 192.168.0.0/16 nexthop gateway address 192.168.252.249 on
set static-route 172.16.0.0/12 nexthop gateway address 192.168.252.249 on
set static-route 10.0.0.0/8 nexthop gateway address 192.168.252.249 on
set static-route default nexthop gateway address 89.175.185.129 on

show configuration static-route
set static-route default nexthop gateway address 192.168.77.1 off

Настройка архивирования на chkp02

add backup-scheduled name chkp02 ftp 192.168.10.198 path / username "checkpoint" password ***
set backup-scheduled name chkp02 recurrence weekly days 6 time 03:45
set backup-scheduled name chkp02 retention-policy max-backups-to-keep 5

Проверка архивирования

show backup logs

Для BOND L2 создаём Bridge

Устанавливаем expert-password

lock database override
set expert-password

Сохраняем конфиг:
save config
