Tunnel - это соединение типа Point-to Point (PtP). Туннель служит для расширения частной сети через сеть общего пользования. Туннель может быть как защищенным, так и не защищенным.

Существуют два вида туннелей:

• Client-to-Site, Remote Access (RA) - Подключение конкретного устройства к маршрутизатору.
• Site-to-Site - Объединение двух офисов.

Mikrotik и Tunnels

Mikrotik поддерживает следующие протоколы, имеющие отношение к туннелям:
PPPoE
PPTP
L2TP
SSTP
OpenVPN
GRE
EoIP
IPIP
IPSec

Возможны также комбинации протоколов:
L2TP + IPSec
GRE + IPSec
Использование комбинаций протоколов позволяют объединить преимущества этих протоколов.

PPPoE

PPPoE - (англ. Point-to-point protocol over Ethernet) — сетевой протокол канального уровня (второй уровень сетевой модели OSI) передачи кадров PPP через Ethernet.
В основном используется xDSL-сервисами.
Предоставляет дополнительные возможности (аутентификация, сжатие данных, шифрование).

RouterOS поддерживает PPPoE Server и PPPoE Client.
PPPoE Server запускается с привязкой к конкретному интерфейсу.
PPPoE работает в пределах броадкастного домена.
PPPoE Server может не иметь IP адреса. Клиенты чаще всего получают адрес по DHCP.

Настройка PPTP Server

Создаём ppp profile, который позволит нам задать локальный и удалённый адреса, DNS, шифрование, ограничения и тд.

/ppp profile
add change-tcp-mss=yes local-address=192.168.252.1 name=site-to-site remote-address=192.168.252.2 use-encryption=yes

Создаем secret, где мы зададим настройки безопасности: имя пользователя и пароль для филиала.

/ppp secret
add name=filial1 password=passphrase profile=site-to-site service=pptp

Создаём PPTP Server Binding, что позволит нам создать для данного соединения постоянный интерфейс, чтобы на его основе создавать статические маршруты.
PPTP Server Binding привязывается к юзеру.

/interface pptp-server
add name=pptp-filial1-in1 user=filial1

Активируем PPTP Server:

/interface pptp-server server
set authentication=mschap2 enabled=yes

/ip route
add distance=1 dst-address=10.80.10.0/24 gateway=pptp-filial1-in1

Настройка PPTP client

/interface pptp-client
add allow=mschap2 connect-to=81.211.66.196 disabled=no name=pptp-out1 password=passphrase user=filial1

/ip route
add distance=1 dst-address=192.168.100.0/24 gateway=pptp-out1

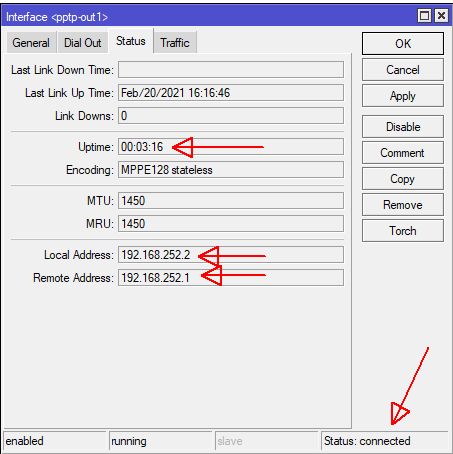

Признаки подключенного клиента:

Клиент должен пинговать сервер.
Оба должны пинговать туннельные адреса, в нашем случае это 192.168.252.1 и 192.168.252.2.

[admin@nzh1] > ping 81.211.66.196
  SEQ HOST                                     SIZE TTL TIME  STATUS
    0 81.211.66.196                              56  57 44ms
    1 81.211.66.196                              56  57 44ms
    sent=2 received=2 packet-loss=0% min-rtt=44ms avg-rtt=44ms max-rtt=44ms

[admin@nzh1] > ping 192.168.252.2
  SEQ HOST                                     SIZE TTL TIME  STATUS
    0 192.168.252.2                              56  64 0ms
    1 192.168.252.2                              56  64 0ms
    sent=2 received=2 packet-loss=0% min-rtt=0ms avg-rtt=0ms max-rtt=0ms

[admin@nzh1] > ping 192.168.252.1
  SEQ HOST                                     SIZE TTL TIME  STATUS
    0 192.168.252.1                              56  64 43ms
    1 192.168.252.1                              56  64 43ms
    sent=2 received=2 packet-loss=0% min-rtt=43ms avg-rtt=43ms max-rtt=43ms

[admin@nzh1] > ping 192.168.100.10 src-address=10.80.10.1
  SEQ HOST                                     SIZE TTL TIME  STATUS
    0 192.168.100.10                             56 127 44ms
    1 192.168.100.10                             56 127 44ms
    sent=2 received=2 packet-loss=0% min-rtt=44ms avg-rtt=44ms max-rtt=44ms

PPTP и серые адреса

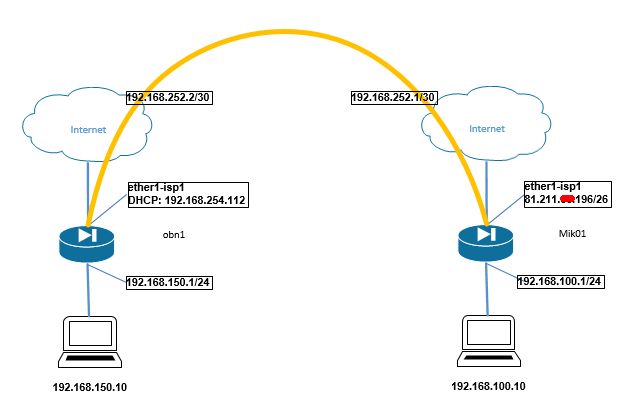

PPTP может работать с клиентами, у которых серые адреса:

Настройка клиента идентична

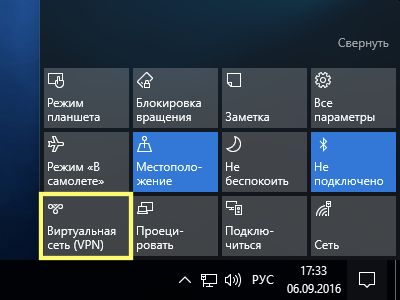

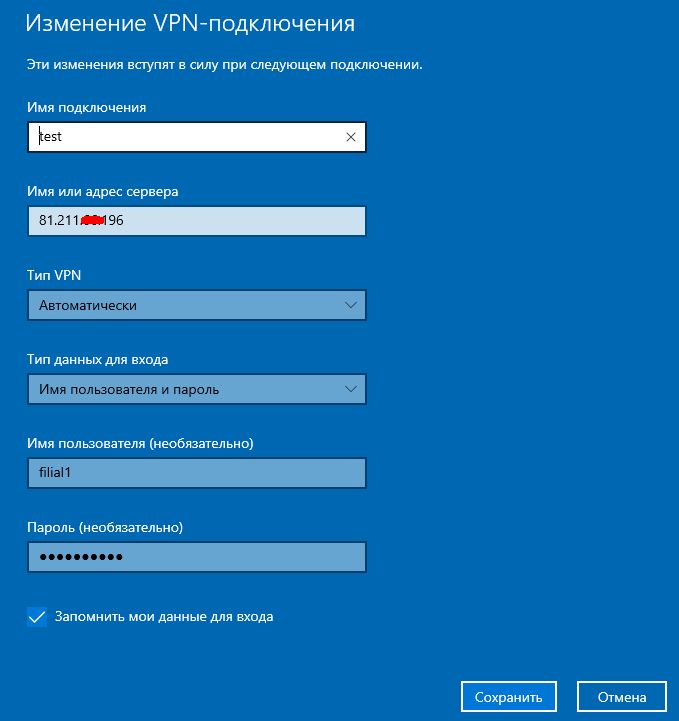

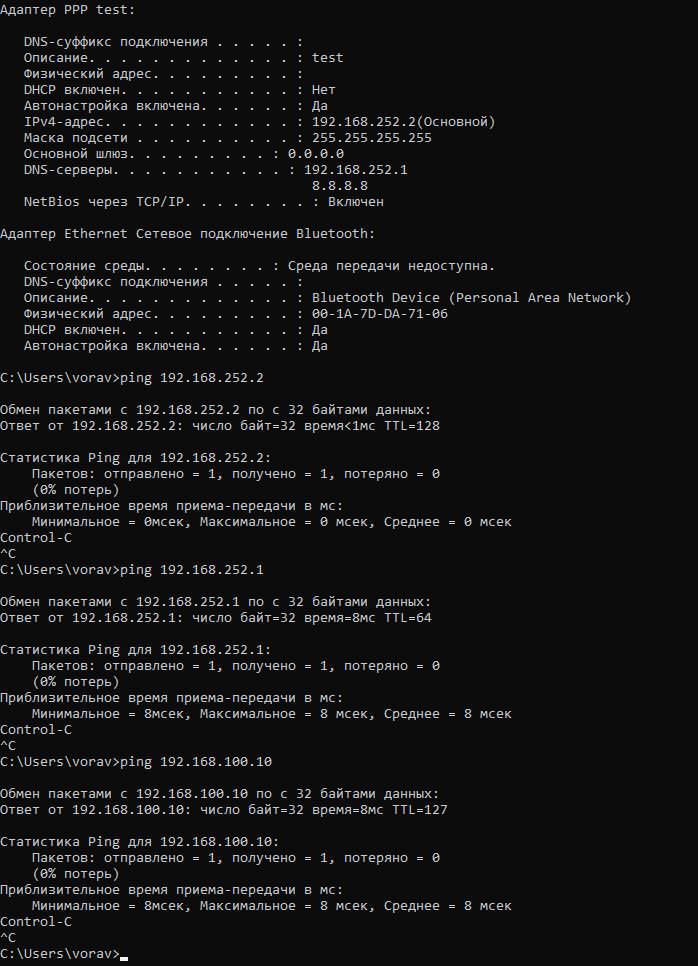

Проверка сервера PPTP клиентом Windows

Далее при подключении:

L2TP site-to-site. L2TP Server

Создаём ppp profile, который позволит нам задать локальный и удалённый адреса, DNS, шифрование, ограничения и тд.

/ppp profile
add change-tcp-mss=yes local-address=192.168.252.1 name=site-to-site remote-address=192.168.252.2 use-encryption=yes

Создаем secret, где мы зададим настройки безопасности: имя пользователя и пароль для филиала.

/ppp secret
add name=filial1 password=passphrase profile=site-to-site service=l2tp

Создаём L2TP Server Binding, что позволит нам создать для данного соединения постоянный интерфейс, чтобы на его основе создавать статические маршруты.
L2TP Server Binding привязывается к юзеру.

/interface l2tp-server
add name=l2tp-filial1-in1 user=filial1

Активируем l2tp Server:

/interface l2tp-server server
set authentication=mschap2 enabled=yes

L2TP site-to-site. L2TP Client

/interface l2tp-client
add allow=mschap2 connect-to=81.211.66.196 disabled=no name=l2tp-out1 password=passphrase user=filial1

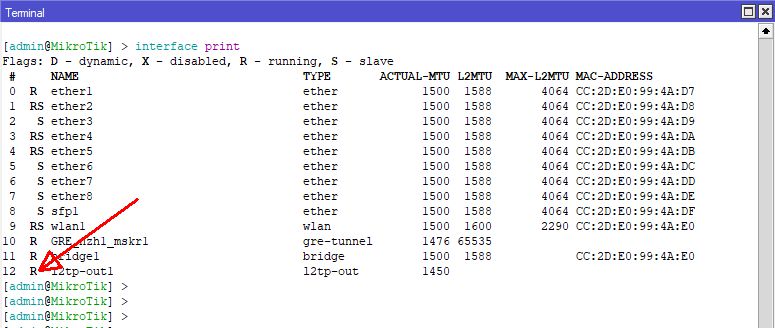

Признаки подключенного клиента:

Клиент должен пинговать сервер.
Оба должны пинговать туннельные адреса, в нашем случае это 192.168.252.1 и 192.168.252.2.

[admin@nzh1] > ping 81.211.66.196
  SEQ HOST                                     SIZE TTL TIME  STATUS
    0 81.211.66.196                              56  57 44ms
    1 81.211.66.196                              56  57 44ms
    sent=2 received=2 packet-loss=0% min-rtt=44ms avg-rtt=44ms max-rtt=44ms

[admin@nzh1] > ping 192.168.252.2
  SEQ HOST                                     SIZE TTL TIME  STATUS
    0 192.168.252.2                              56  64 0ms
    1 192.168.252.2                              56  64 0ms
    sent=2 received=2 packet-loss=0% min-rtt=0ms avg-rtt=0ms max-rtt=0ms

[admin@nzh1] > ping 192.168.252.1
  SEQ HOST                                     SIZE TTL TIME  STATUS
    0 192.168.252.1                              56  64 43ms
    1 192.168.252.1                              56  64 43ms
    sent=2 received=2 packet-loss=0% min-rtt=43ms avg-rtt=43ms max-rtt=43ms

[admin@nzh1] > ping 192.168.100.10 src-address=10.80.10.1
  SEQ HOST                                     SIZE TTL TIME  STATUS
    0 192.168.100.10                             56 127 44ms
    1 192.168.100.10                             56 127 44ms
    sent=2 received=2 packet-loss=0% min-rtt=44ms avg-rtt=44ms max-rtt=44ms

L2TP client-to-site. L2TP Server

Создадим pool адресов для раздачи клиентам:

/ip pool
add name=vpn-pool ranges=192.168.101.10-192.168.101.254

Создаём ppp profile, который позволит нам задать локальный и удалённый адреса, DNS, шифрование, ограничения и тд.
В данном случае мы зададим remote-address=vpn-pool. В качестве local-address=192.168.101.1 - зададим адрес из подсети пула.

/ppp profile
add change-tcp-mss=yes dns-server=192.168.100.1 local-address=192.168.101.1 name=client-to-site remote-address=vpn-pool use-encryption=yes

Создаем secret, где мы зададим настройки безопасности: имя пользователя и пароль для удалённого пользователя.

/ppp secret
add name=vpn-user1 password=passphrase profile=client-to-site service=l2tp

Активируем L2TP Server:

/interface l2tp-server server
set authentication=mschap2 enabled=yes

Для нормальной работы interface bridge arp необходимо перевести в режим proxy-arp

interface bridge set arp=proxy-arp numbers=0

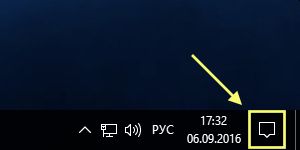

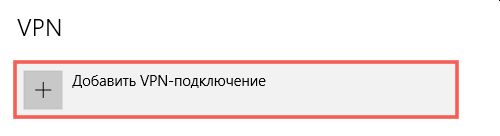

L2TP client-to-site. L2TP Client Windows10

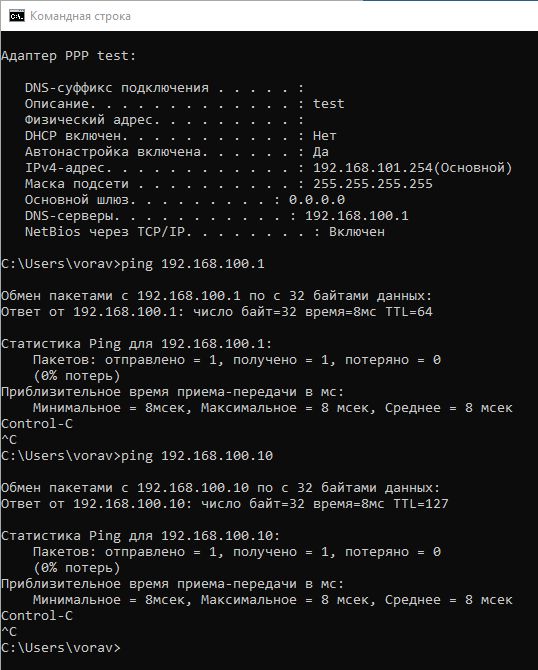

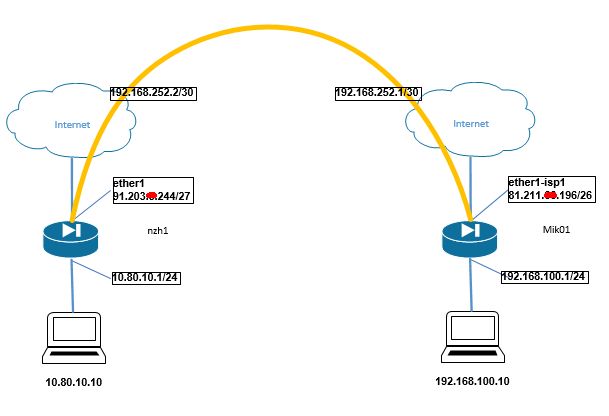

При подключении клиент должен успешно пинговать удаленную сеть согласно схеме:

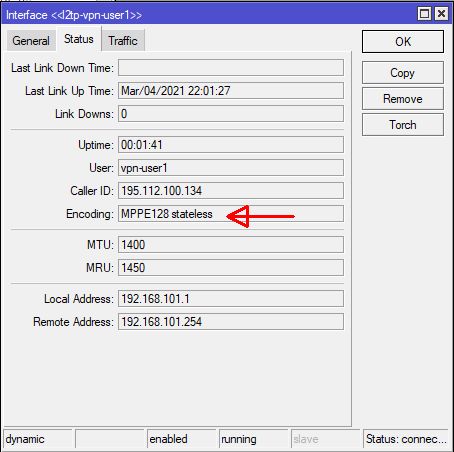

Также обратим внимание, что данное подключение нешифрованное, поскольку L2TP Server был настроен без шифрования:

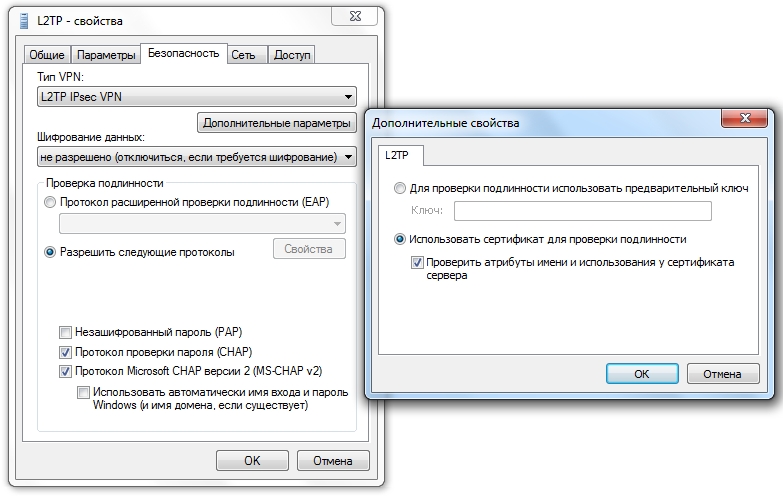

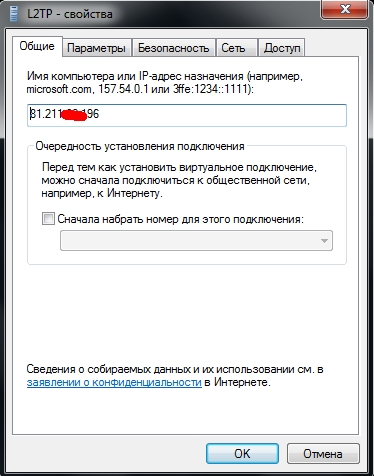

L2TP client-to-site. L2TP Client Windows7

L2TP client-to-site. Включение шифрования

Добавляем к конфигурации l2tp-server ipsec-secret:

/interface l2tp-server server
set authentication=mschap2 enabled=yes ipsec-secret=secretkey use-ipsec=required

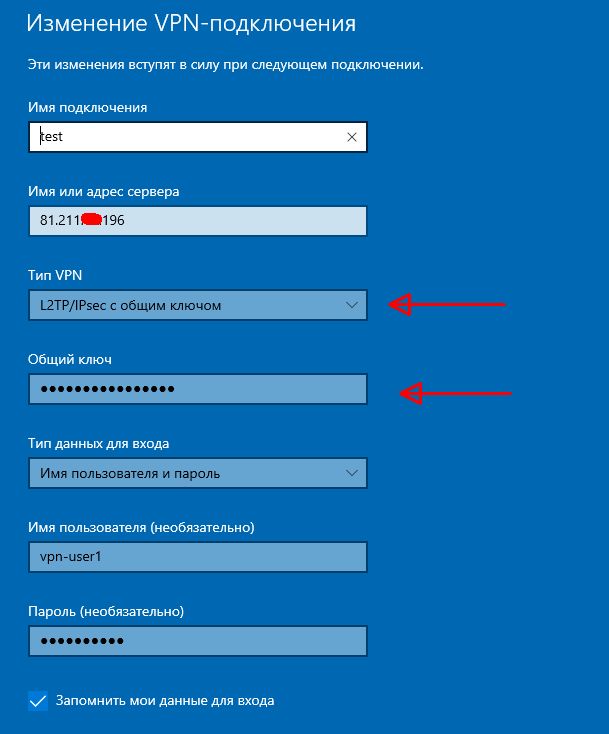

Изменения для Win10:

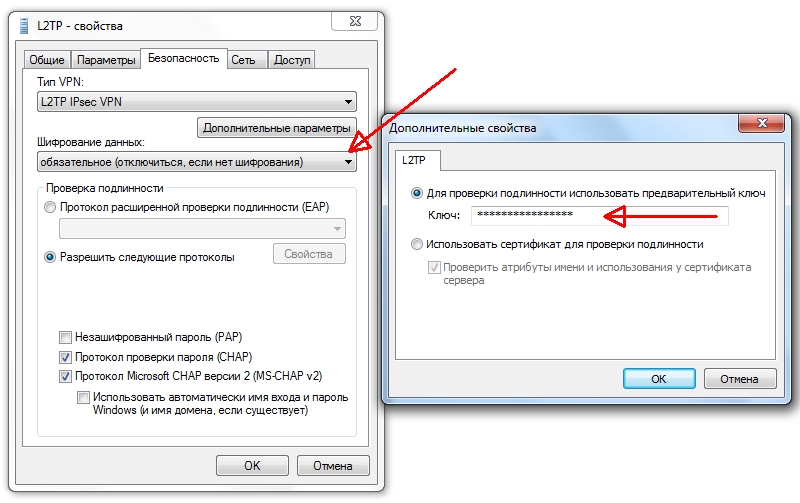

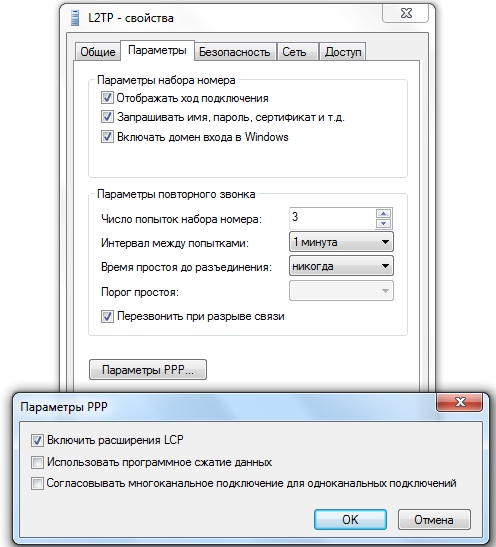

Изменения для Win7:

Пример создания L2TP Server

Создадим pool адресов для раздачи клиентам:

/ip pool
add name=L2TP_pool ranges=10.178.250.2-10.178.250.50

Создаём ppp profile, который позволит нам задать локальный и удалённый адреса, DNS, шифрование, ограничения и тд.
В данном случае мы зададим remote-address=L2TP_pool. В качестве local-address=10.178.250.1 - зададим адрес из подсети пула.

/ppp profile
add dns-server=10.178.100.55,10.178.100.65 local-address=10.178.250.1 name=L2TP_profile remote-address=L2TP_pool

Создаем secret, где мы зададим настройки безопасности: имя пользователя и пароль для удалённого пользователя.
Здесь два пользователя:
user - для подключения рядового пользователя.
RUR2 - для подключения другого маршрутизатора по L2TP: для этого пользователя зарезервирован IP вне пула.

/ppp secret
add name=user password=passphrase profile=L2TP_profile
add local-address=10.178.250.1 name=RUR2 password=passphrase profile=L2TP_profile remote-address=10.178.250.51 service=l2tp

Активируем L2TP Server:

/interface l2tp-server server
set authentication=mschap2 enabled=yes

Для нормальной работы interface bridge arp необходимо перевести в режим proxy-arp

interface bridge set arp=proxy-arp numbers=0

Для работы OSPF вешаем адрес на локальный интерфейс LAN.

/ip address
add address=10.178.250.1/24 interface=LAN network=10.178.250.0
/routing ospf network
add area=backbone network=10.178.250.0/24

После того, как протестировали без шифрования, включаем шифрование:

/interface l2tp-server server
set authentication=mschap2 enabled=yes ipsec-secret=passphrase use-ipsec=required
