Для создания грамотных, и тем более сложных конфигураций, необходимы знания.
В том числе очень важно понимать, каким образом трафик проходит через Mikrotik.

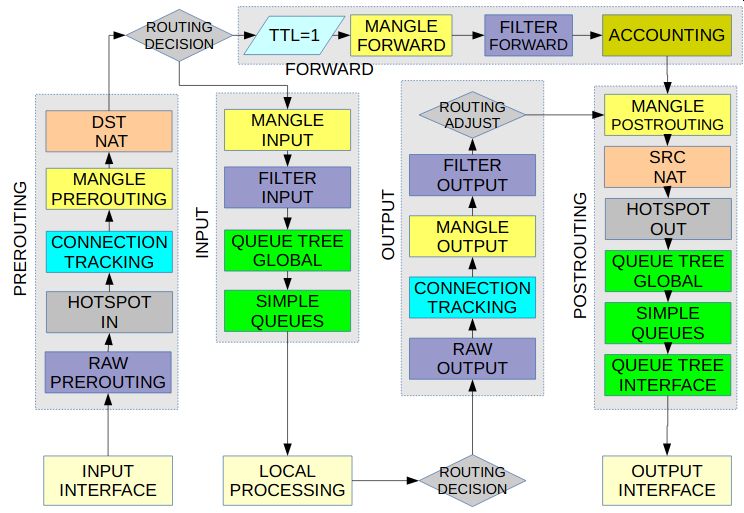

Элементы Traffic Flow Diagram

• INPUT INTERFACE - входная точка Traffic Flow. Может быть физическим интерфейсом, или виртуальным (например точка входа VPN)
• OUTPUT INTERFACE - выходная точка Traffic Flow.
• Local Process IN - конечная точка Traffic Flow, адресованного к маршрутизатору
• Local Process OUT - начальная точка Traffic Flow, сгенеренного самим маршрутизатором
• Routing Decision - решение по маршрутизации. Решение может касаться перенаправления на INPUT или FORWARD, но также может быть и досрочное прекращение обработки, в случае отсутствия подходящего маршрута

Chains
Chains имеют отношение к Firewall.
Mikrotik Firewall работает с Firewall rules, которые обрабатывают собственно Traffic Flow.
Firewall rules обрабатываются по порядку: сверху вниз. Firewall rules могут включать различные conditions, и первое совпадение обработку прекращает.

Firewall rules группируются в Firewall chains.
Firewall chain определяет характер трафика.
Можно определить следующие Chains:

• input - Через эту chain идет трафик, направленный на интерфейсы роутера.
• forward - Любой транзитный трафик.
• output - Трафик, источниками которого являются интерфейсы роутера.
• Prerouting - Трафик вошел в порт, но ещё не принято Routing Decision
• Postrouting - Chain перед выходным портом.

ROUTING DECISION (BRIDGE DECISION), TTL, ROUTING ADJUSTMENT являются автоматизированными процессами.
Остальные объекты являются настраиваемыми объектами.

• HOTSPOT-IN и HOTSPOT-OUT относятся к возможностям Hotspot.
• RAW PREROUTING и RAW OUTPUT – это частный случай файрвола, который служит для
  снижения нагрузки на ЦП во время DOS-атак.
• CONNECTION TRACKING – отслеживание соединений.
• MANGLE PREROUTING, MANGLE INPUT, MANGLE FORWARD, MANGLE OUTPUT и MANGLE
  POSTROUTING чаще всего служат для маркировки трафика.
• DST-NAT и SRC-NAT – служат для настройки NAT.
• FILTER INPUT, FILTER FORWARD и FILTER OUTPUT – брандмауэр.
• HTB GLOBAL (QUEUE TREE) и SIMPLE QUEUS служат для манипуляций с трафиком:
  назначения приоритета, ограничений скоростей и др.
• BRIDGE DECISION (ROUTING DECISION) – решение об обработке в мостовом соединении.
• TTL – это Time To Live: когда пакет проходит через маршрутизатор, TTL пакета уменьшается на 1.
• ACCOUNTING – возможности RADIUS-сервера.
• ROUTING ADJUSTMENT – донастройка маршрутизации.

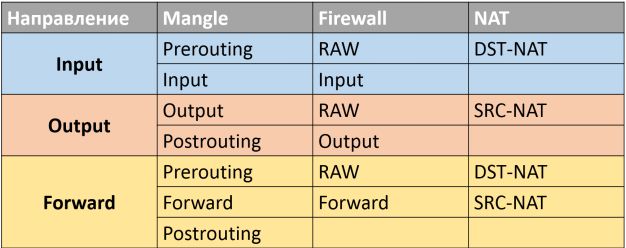

Итак, в зависимости от того, какой Chain проходит пакет, этот пакет будет обработан Mangle, Firewall, NAT в следующем порядке:

Интерфейсы

Как уже было сказано, при работе с Traffic Flow у нас рассматривается два интерфейса.
INPUT INTERFACE - входная точка Traffic Flow. Может быть физическим интерфейсом, или виртуальным (например точка входа VPN)
OUTPUT INTERFACE - выходная точка Traffic Flow.
Здесь следует понимать разницу интерфейсов.
Например, при работе с пользовательским трафиком в интернет, мы будем работать с физическими интерфейсами.
А при работе с трафиком VPN мы будет работать с виртуальными туннельными интерфейсами, хотя физические также есть в наличии.
Также при работе с Chain Input и Chain Prerouting нет понятия OUTPUT INTERFACE.
А при работе с Chain Ouput и Chain Postrouting нет понятия INPUT INTERFACE.

Пример важности понимания Traffic Flow Diagram: Mangle и ping

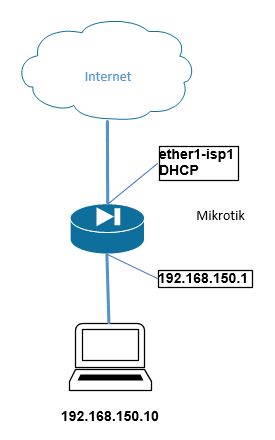

В примере будем использовать схему:

Клиент запускает непрерывный пинг на 8.8.4.4

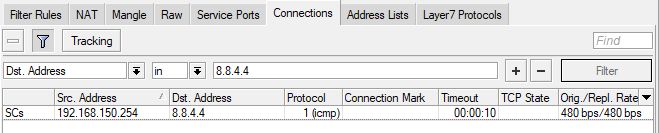

Мы увидим соответствующее Connections:

Создадим два правила:

/ip firewall mangle
add action=mark-connection chain=prerouting new-connection-mark=ping1 passthrough=yes protocol=icmp
add action=mark-connection chain=prerouting new-connection-mark=ping2 passthrough=yes protocol=icmp

Оба правила настроены в Prerouting Chain.

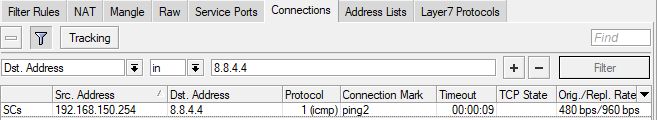

Первое правило маркирует соединение как ping1, а второе правило его перемаркирует как ping2. Это происходит, поскольку второе правило обрабатывается после первого.

Но достаточно первое правило поместить в Forward Chain или в Postrouting Chain, картина изменится.

/ip firewall mangle
add action=mark-connection chain=forward new-connection-mark=ping1 passthrough=yes protocol=icmp
add action=mark-connection chain=prerouting new-connection-mark=ping2 passthrough=yes protocol=icmp

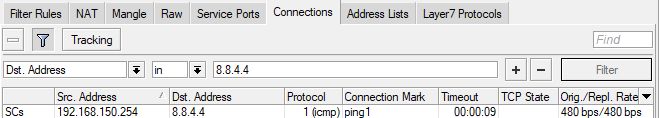

Поскольку Forward Chain или Postrouting Chain обрабатываются позже Prerouting Chain, маркировка соединения станет ping1.

Данный пример показывает важность не только взаимного расположения правил Mangle, но и принадлежности правила к той и или иной Chain. Ведь разные Chain выполняются в определённом порядке.

CONNECTION TRACKING

В предыдущем примере мы отслеживали соединения с помощью Connections.
Данный инструмент снимает информацию на этапе CONNECTION TRACKING.
В схеме Traffic Flow Diagram это располагается в Chain Prerouting.
Каким образом CONNECTION TRACKING видит маркировки Mangle?
Connection – это двунаправленная связь. Что-то вроде поезда, который ездит по кольцу. Поэтому про первый пакет Connection Tracker может быть и не узнает, а про всё Connection будет знать.

Пример важности понимания Traffic Flow Diagram: Queue Tree и Simple Queue

Что будет, если одновременно настроить Queue Tree и Simple Queue с параметрами:
- Queue Tree = 10Мбит
- Simple Queue = 5Мбит
Поскольку Simple Queue расположена после Queue Tree, она будет перебивать предыдущие правила, и сузит скорость до 5 мбит.
