Процедура замена Flash и увеличения памяти на cisco 2821

Штатно, на данном роутере cisco 2821 идет 64mb flash и 256mb RAM. Судя по Cisco Feature Navigator – для современного IOS ресурсов мало. Поэтому необходимо увеличить RAM и заменить FLASH.

1. Увеличение RAM
Как ни странно, в 2821 используется обыкновенная серверная память DDR 1 400Mhz с контролем ошибок. Т.о. нет необходимости покупать дорогую родную память cisco (которая по сути – пере маркированная), достаточно найти DDR1 400Mhz. Даже ECC не является обязательным. Но следует учесть, что некоторые планки памяти не подходят. Так у меня завелись только одноканальные планки памяти, с односторонним расположением чипов. Идеально подходит Kingston или Samsung.
Процедура замены - банальная, выключаем роутер, выкручиваем 3 винта и открываем крышку роутера. После чего заменяем/добавляем планки памяти.

2. Замена Flash

Существует несколько способов замены FLASH:

a) Замена FLASH с последующим восстановлением IOS через режим восстановления ROMMON;
- Подключаемся к консольному порту serial_проводом;
- Прерываем загрузку – посылая команду Break
- Устанавливаем параметры подключения:

rommon 1 > set
rommon 2 > IP_ADDRESS=192.168.2.254
rommon 3 > IP_SUBNET_MASK=255.255.255.0
rommon 4 > DEFAULT_GATEWAY=192.168.2.4
rommon 5 > TFTP_SERVER=192.168.2.71
rommon 6 > TFTP_FILE= c2800nm-adventerprisek9-mz.151-4.M8.bin

- И выполняем копирование

rommon 7 >tftpdnld

- Перезагружаемся

reset

b) Можно воспользоваться кард-ридером и скопировать файлы с оригинальной флешки;

c) Замену FLASH на "горячую".

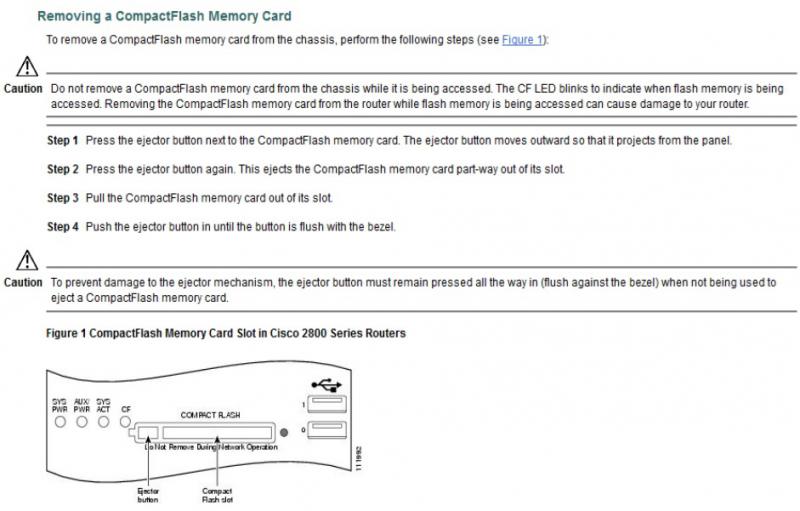

Идем на сайт cisco.com и читаем документацию:

Т.е. необходимо дождаться полной загрузки роутера, далее перейти в привилегированный режим и не допускать операций чтения с CF, т.е. по возможности на момент обновления отключить все.

- Залить IOS можно через TFTP\FTP или воспользоваться USB. Мы будем использовать USB Flash. Перед началом обновления отформатируем USB Flash в FAT32 (или в FAT16 зависит от версии ROMMON) и скопируем на него IOS.
- После этого вставляем USB накопитель в порт роутера, проверяем ios и копируем на флешку текущий конфиг

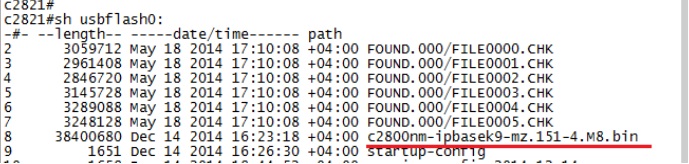

c2821#sh usbflash0:
c2821#copy running-config usbflash0:running-config


- Переходим - Переходим в привилигированный режим. Далее убедившись, что роутер не обращается к CF (значок CF на лицевой панели не мигает), производим замену CF.
- После проверки, что карточка нормально определилась копируем на CF IOS и сохраненный конфиг

c2821#copy usbflash0: c2800nm-ipbasek9-mz.151-4.M8.bin flash: c2800nm-ipbasek9-mz.151-4.M8.bin
c2821#copy usbflash0: running-config flash: running-config


- Все, проверяем конфигурацию, и перезагружаем роутер с новой CF

Комментарии

Благодарность автору за подробную инфу, воткнули аналоги gtech memory для cisco 2821

Спасибо автору за информацию, статья далеко не новая, а дело живет. Как и написано подходит далеко не вся, две попытки с барахолки оказались неудачными. Заказали через довольно известный магазин оригинальную бу, но привезли потасканный, в прединфарктном состоянии модуль с полустертой маркировкой, за такие деньги продают откровенное г, отказались. Купили новенький аналог trancsend MEM2821-512D

В продаже нашли gtech memory, нормально работает и с гарантией

https://allram.ru/p41720818-mem2821-512d-512mb.html
Вы про эти говорите, нам нужно купить 2шт на организацию, я не разбираюсь но цена устраивает
