trunk between cisco 3750 and cisco SG 200 series

У CISCO есть серия дешевых коммутаторов Small Business, у которых отсутствует CLI, но есть WEB-интерфейс. Так же эти коммутаторы поддерживают подключение по trunk со "старшими собратьями".

Со стороны c3750 конфигурация порта стандартная:

interface GigabitEthernet3/0/8
 description switch SG200-08
 switchport trunk encapsulation dot1q
 switchport mode trunk
end

Переводим порт в режим trunk и указываем используемую энкапсуляцию. Так же опционально можно ограничить доступные VLAN

switchport trunk allowed 10,20,500

На стороне SG200-08 переводим порт в trunk, остальные в access, с указанием нужного VLAN.

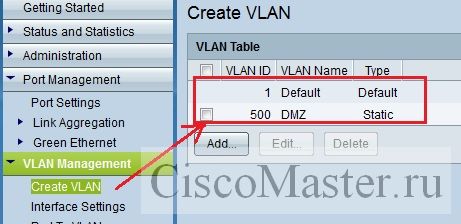

Обязательно добавляем нужные VLAN

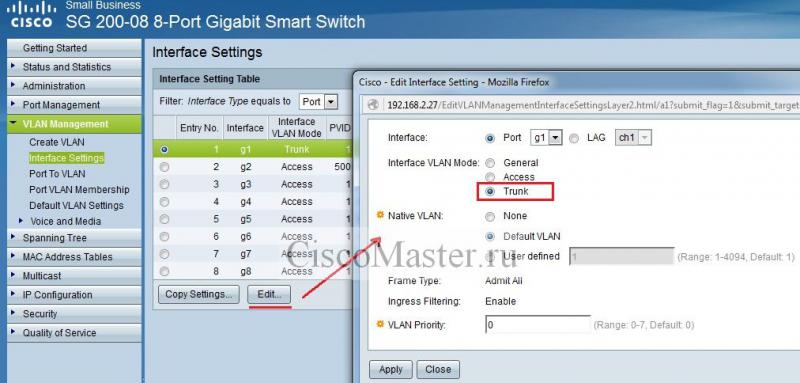

переводим в trunk

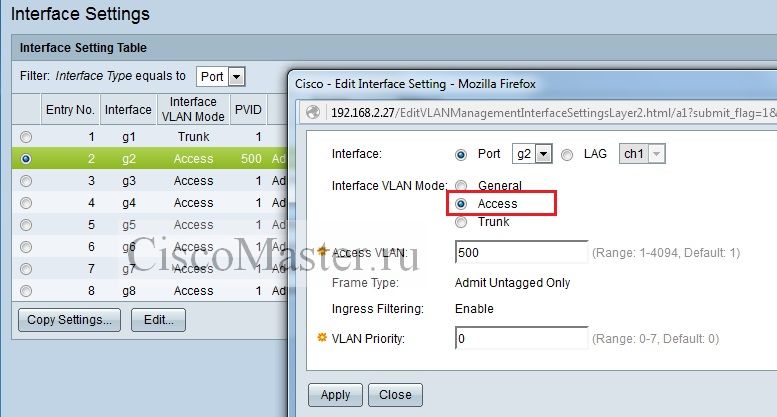

пользовательские порты в access

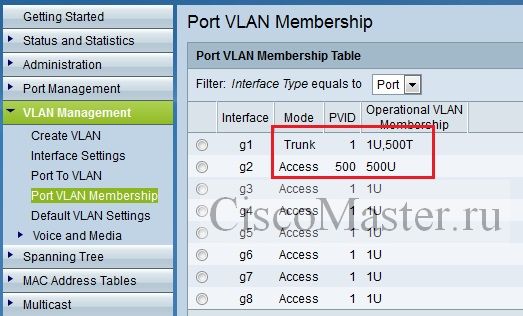

В итоге у нас должно получиться следующее:

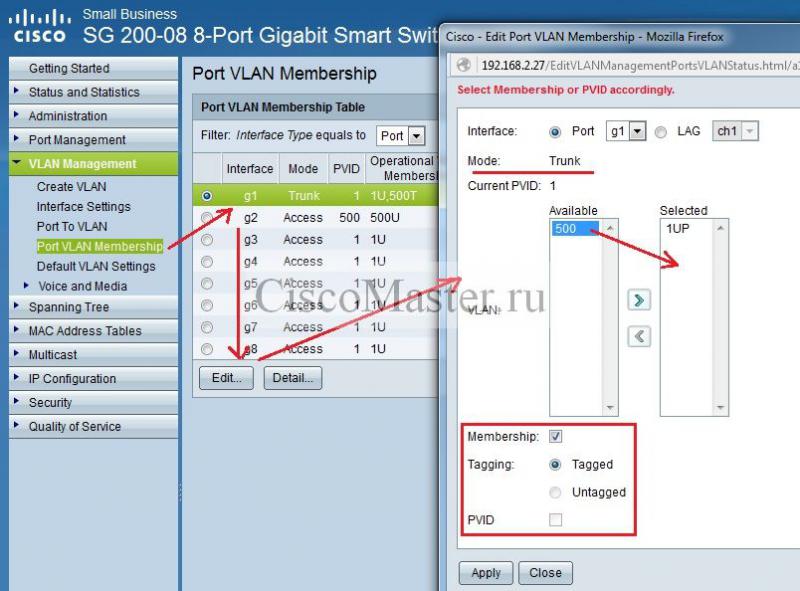

Разрешаем хождение нужных VLAN-ов через транковый порт


Комментарии

Добрый день! меня зовут Денис! у нас такой же конфиг с такими же железками! и не работает ни транк в сторону cisco 3750 ни порт в состояние access. На порту в состояние access стоит комп и он не хочет видеть cisco sg200. если его переткнуть в другой порт, который в состояние trunk (по умолчанию), то комп видит cisco sg200. Но вот транк между cisco 3750 и cisco sg 200 никак не поднимается((( Не подскажете в чем может еще быть проблема?! делал все как у Вас написано! почта для связи den29@list.ru Спасибо!

Настройки полностью соответствуют указанным в статье? Порты транком настроены? с 3750 виден MAC SG200-08


Добрый день! странно! все сбросил и заново сделал и все заработало! А теперь еще вопрос если можно!?? Заметил особенность на SG200, что если создать Vlan управления, то когда назначаю ip адрес SG200 и выбираю Vlan управления, отсутствуют Member Ports (хотя имеется транковый порт в котором этот Vlan присутствует). Означает ли это то, что я должен Vlan управления назначать непосредственно на порт в режим Access???

Попробуйте ребутнуть линксис.
