Редистрибуция и фильтрование маршрутов

Большинство сетей используют единый протокол IGP (RIP1/2, EIGRP, OSPF).
Но в ряде случаев возникают ситуации, когда внутри предприятия приходится работать более чем с одним протоколом динамической маршрутизации.
Это может быть следствие объединения предприятий, необходимость работы проприетарного cisco EIGRP с открытым OSPF.
Также, в некоторых случаях необходимо чтобы маршруты IGP должны быть отданы на BGP и наоборот.

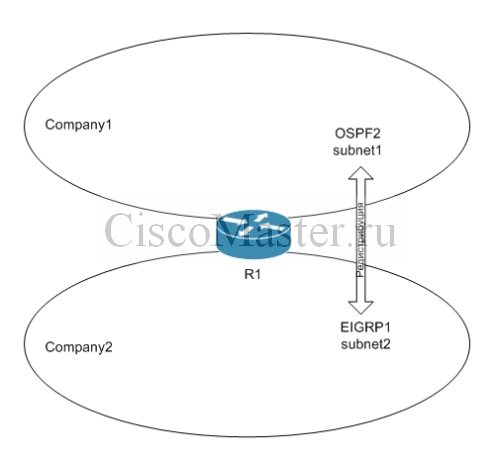

Во всех подобных случаях инженерам необходимо взять маршруты от одного протокола и отдать их другому протоколу, данная функция называется IOS route redistribution.
Редистрибуция может происходить как между различными протоколами маршрутизации, так и между различными AS одного и того же протокола (например EIGRP).

Рассмотрим практический пример редистрибуции между протоколами OSPF и EIGRP.
Условия задачи - Обеспечить редистрибуцию маршрутов следующим образом:
Company2 -> Company1 Все маршруты
Company1 -> Company2 Редистрибуция сетей 192.168.0.0/16 только в AS100

Ниже приведена конфигурация редистрибуции без фильтрации:
R1
router eigrp 10
network 10.0.1.0 0.0.0.255
redistribute ospf 10 metric 1000 33 255 1 1500

router ospf 10
router-id 10.0.1.1
redistribute eigrp 10 subnets
network 192.168.2.0 0.0.0.255 area 0

R2
router eigrp 10
network 10.0.1.0 0.0.0.255
redistribute eigrp 100

router eigrp 100
network 10.0.100.0 0.0.0.255
redistribute eigrp 10

Применим теперь фильтрацию маршрутов:
R1
ip prefix-list match_company1_nets_pl seq 10 permit 192.168.0.0/24 le 32
ip prefix-list match_company1_nets_pl seq 10 permit 192.168.1.0/24 le 32
ip prefix-list match_company1_nets_pl seq 10 permit 192.168.2.0/24 le 32

ip prefix-list match_company2_nets_pl seq 10 permit 10.0.1.0/24 le 32
ip prefix-list match_company2_nets_pl seq 10 permit 10.0.2.0/24 le 32
ip prefix-list match_company2_nets_pl seq 10 permit 10.0.3.0/24 le 32
ip prefix-list match_company2_nets_pl seq 10 permit 10.0.100.0/24 le 32
ip prefix-list match_company2_nets_pl seq 10 permit 10.0.102.0/24 le 32
ip prefix-list match_company2_nets_pl seq 10 permit 10.0.103.0/24 le 32

route-map company1_route_rm permit 10
match ip address prefix-list match_company1_nets_pl

route-map company2_route_rm permit 10
match ip address prefix-list match_company2_nets_pl

router eigrp 10
network 10.0.1.0 0.0.0.255
redistribute ospf 10 metric 1000 33 255 1 1500 route-map company1_route_rm

router ospf 10
router-id 10.0.1.1
redistribute eigrp 10 subnets route-map company2_route_rm
network 192.168.2.0 0.0.0.255 area 0

R2
ip prefix-list match_company1_nets_pl seq 10 permit 192.168.0.0/24 le 32
ip prefix-list match_company1_nets_pl seq 10 permit 192.168.1.0/24 le 32
ip prefix-list match_company1_nets_pl seq 10 permit 192.168.2.0/24 le 32

ip prefix-list match_all_pl seq 10 permit 0.0.0.0/0 le 32

route-map company1_route_filter_rm deny 10
match ip address prefix-list match_company1_nets_pl

route-map company1_route_filter_rm permit 20
match ip address prefix-list match_all_pl

router eigrp 10
network 10.0.1.0 0.0.0.255
redistribute eigrp 100 route-map company1_route_filter_rm

router eigrp 100
network 10.0.100.0 0.0.0.255
redistribute eigrp 10

Проверка БД OSPF:
show ip ospf database
Внешние маршруты будут выглядеть как Type-5 AS External Link States

Проверка EIGRP:
show ip eigrp 10 topology
show ip eigrp 100 topology
