H.323 gateway - это шлюз, который пожалуй, наиболее часто можно увидеть в среде CUCM (Cisco Unified Call Manager).
H.323 gateway - это устройство, где технология традиционной телефонии Circuit-Switched Network перекодируется в IP пакеты или в Voice over IP Packet Network (VoIP Network).

Архитектура H.323

H.323 - это семейство протоколов определенных ITU, и созданных для организации мультимедиа-конференций поверх LAN.
H.323 был разработан на основе ISDN Q.931, как протокол, позволяющий использовать IP-сети подобно традиционной телефонии.
H.323 является независимым протоколом и в настоящее время используется наиболее широко.

H.323 - это протокол типа peer-to-peer, т.е. каждый шлюз играет равноправную роль в процессе обмена сигнализацией, а также держит у себя свой независимый Dial-Plan. Это в корне отличается от работы таких протоколов как MGCP или SCCP, но сходно с протоколом SIP.

H.323 полностью поддерживается всеми Cisco voice gateways и всеми Cisco Unified Communications call control
platforms.

Преимущества H.323

Говоря о преимуществах мы будем сравнивать в основном H.323 с MGCP.

• На каждом шлюзе свой диалплан - это свойство позволяет обрабатывать маршрутизацию звонков локально и не зависеть от CUCM, как в случае с MGCP.
• Возможность более тонкой настройки маршрутизации - возможности Cisco IOS по части translating и matching гораздо шире возможностей CUCM. Например CUCM строит маршрутизацию базируясь на called number, а IOS позволяет учитывать дополнительно и Calling Number
• Нет необходимости дополнительной конфигурации маршрутизации для работы SRST - прямое следствие того, что маршрутизация настраивается напрямую на шлюзе.
• Возможна настройка трансляций на шлюзе - иногда может понадобиться, но стремиться следует к однообразию.
• Нет зависимости от CUCM - прямое следствие того, что маршрутизация настраивается напрямую на шлюзе.
• Поддержка большего количества voice interface types - H.323, как наиболее распространённый протокол, поддерживает гораздо большее количество voice interface types
• Поддержка ISDN NFAS - ISDN не поддерживает.
• Расширенная поддержка факсов - H.323 поддерживает T.37 и T.38

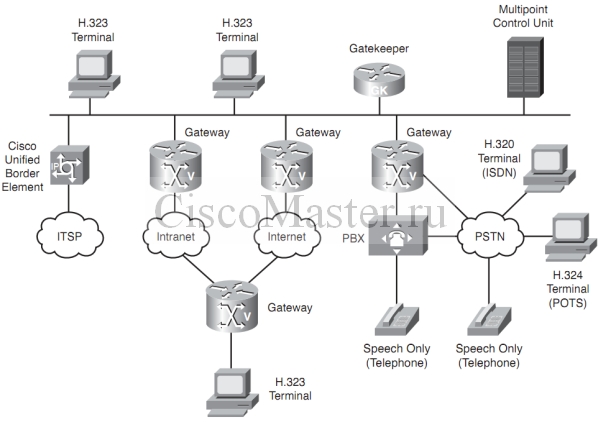

Сетевые компоненты H.323

Сеть H.323 включает следующие компоненты:
■ Terminals: H.320 (ISDN), H.323, H.324 (plain old telephone service [POTS])
■ Gateways
■ Gatekeepers
■ Multipoint control units
■ Cisco Unified Border Element

H.323 Terminals

H.323 Terminal - это собственно телефон или видеотелефон, работающий с протоколом H.323. Также в качестве H.323 Terminal может выступать и компьютер с соответствующим ПО.

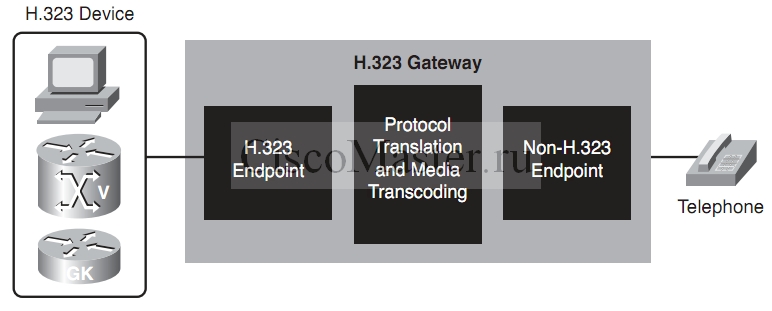

H.323 Gateways

Это устройство, обеспечивающее подключение H.323 device с non-H.323 device.

H.323 Gateway обеспечивает следующие функции:
- Трансляция между форматами audio, video, and data.
- Конвертация сигнализации разных сред

H.323 Gatekeepers

H.323 gatekeeper становится нужен в крупной сети H.323 и играет роль центрального узла, обеспечивающего трансляцию адресов, access control, admission control.
Все H.323 enpoints регистрируются на H.323 gatekeeper. При попытке звонка инициатор делает запрос на H.323 gatekeeper. Если тот решает что звонок разрешён, он возвращает IP адрес искомого адресата.

H.323 Multipoint Control Units

multipoint control unit это по сути Conference Bridge, т.е. на нем собираются конференции девайсов H.323.

H.323 Call Flows

H.323 часто называют “umbrella protocol”, это из-за того что под ним как под "зонтиком" живут масса других протоколов, каждый выполняющий свою функцию:

• H.225 for call setup - Call signaling позволяет одному endpoint создать соединение с другим. Для создания соединения должны быть выполнены call setup procedures, которые базируются на ISDN ITU Q.931. Причём дебаг H.323 можно выполнить через команду debug isdn q931.
• H.225 for Registration, Admission, and Status (RAS) control - RAS control используется для взаимодействия с Gatekeeper и осуществляется с использованием отдельного сигнального канала между enpoints и Gatekeeper
• H.245 for capabilities exchange - H.245 использует отдельный канал от сигнализации и используется для следующих функций:
  - Logical channel signaling - открывает/закрывает потоки RTP, RTCP
  - Capabilities exchange - Негоциация аудио, видео, кодеков.
  - Master or responder determination
  - Mode request

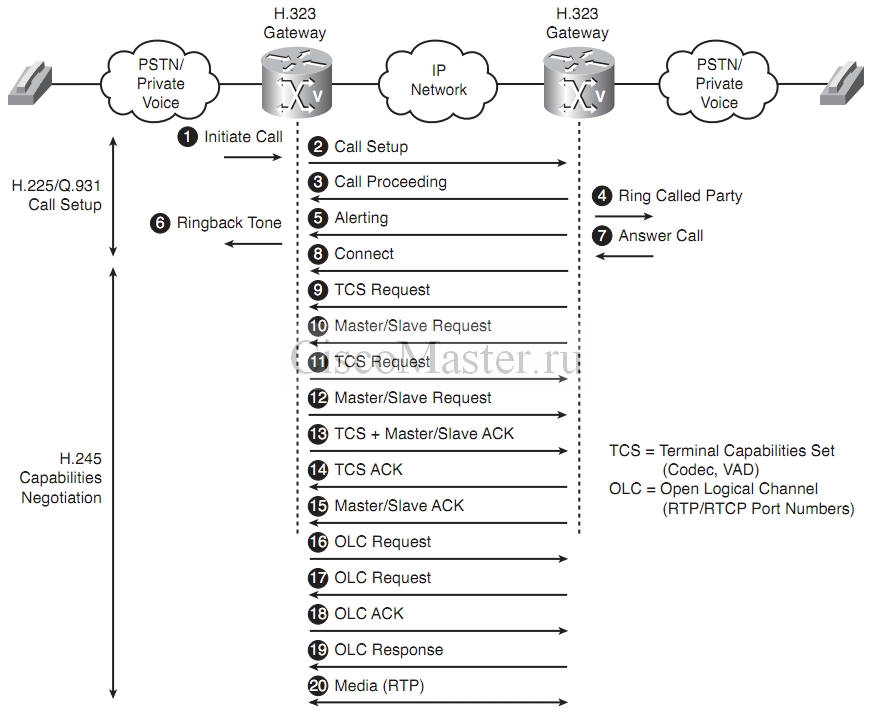

H.323 Slow Start Call Setup и Fast Start Call Setup

В H.323 существуют различные процедуры обмена сообщения для активации звонка (Call Setup).
Slow Start Call Setup и Fast Start Call Setup (Fast Connect). Их главное отличие в том, насколько скоро начинается capability negotiation, а также Master/Slave Request.
Только после этого осуществляется Logical channel signaling

Можно сказать, что Fast Start (Fast Connect) лучше, чем Slow Start - его механизм совершеннее, он затрачивает меньше времени для осуществления Call Setup, поскольку между устройствами
